ตลับลูกปืนลูกกลิ้งเข็ม เป็นแบริ่งลูกกลิ้งชนิดพิเศษที่รู้จักกันดีสำหรับความสามารถในการรับน้ำหนักสูงในการออกแบบขนาดกะทัดรัด พวกเขาใช้ลูกกลิ้งทรงกระบอกยาว (เข็ม) ที่มีอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลางสูงทำให้เหมาะสำหรับการใช้งานที่มีพื้นที่รัศมี จำกัด บทความนี้สำรวจการใช้ตลับลูกปืนเข็มและประเด็นสำคัญของการออกแบบแบริ่งเข็มรวมถึงการเปรียบเทียบประสิทธิภาพกับแบริ่งประเภทอื่น ๆ
ตลับลูกปืนลูกกลิ้งเข็มมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมที่มีข้อ จำกัด ด้านพื้นที่และข้อกำหนดการโหลดสูงเป็นสิ่งสำคัญ แอปพลิเคชันทั่วไปบางอย่างรวมถึง:
การส่งสัญญาณยานยนต์: ใช้ในกระปุกเกียร์ชุดคลัทช์และระบบที่แตกต่างกันเนื่องจากความสามารถในการจัดการโหลดรัศมีสูงในพื้นที่แคบ
การบินและอวกาศและการป้องกัน: มีงานทำในเครื่องยนต์อากาศยานเกียร์และระบบโรเตอร์เพื่อความทนทานและคุณสมบัติที่มีน้ำหนักเบา
เครื่องจักรอุตสาหกรรม: พบได้ในการพิมพ์เครื่องจักรสิ่งทอและหุ่นยนต์ที่มีความแม่นยำและมีขนาดกะทัดรัด
อุปกรณ์การแพทย์: ใช้ในอุปกรณ์ถ่ายภาพและเครื่องมือผ่าตัดเนื่องจากการทำงานและความน่าเชื่อถือที่ราบรื่น
| คุณสมบัติ | แบริ่งลูกกลิ้งเข็ม | ลูกปืนร่องลึก |
|---|---|---|
| ความสามารถในการโหลด | ความสามารถในการโหลดรัศมีสูง | โหลดรัศมีและแกนปานกลาง |
| ประสิทธิภาพพื้นที่ | แบบตัดขวางขนาดกะทัดรัด | ต้องใช้พื้นที่เรเดียลมากขึ้น |
| ขีด จำกัด ความเร็ว | ต่ำกว่า (เนื่องจากแรงเสียดทานที่สูงขึ้น) | สูงกว่า (เหมาะสำหรับการใช้งานความเร็วสูง) |
| ค่าใช้จ่าย | ปานกลางถึงสูง | ต้นทุนที่ต่ำกว่าสำหรับแอปพลิเคชันมาตรฐาน |
ตลับลูกปืนเข็มที่มีประสิทธิภาพสูงกว่าแบริ่งลูกบอลในความสามารถในการโหลดและประสิทธิภาพของพื้นที่ แต่เหมาะสำหรับการใช้งานความเร็วสูง
การออกแบบตลับลูกปืนลูกกลิ้งเข็มมุ่งเน้นไปที่การเพิ่มความสามารถในการโหลดสูงสุดในขณะที่ลดพื้นที่ ข้อควรพิจารณาการออกแบบที่สำคัญ ได้แก่ :
1. เรขาคณิตลูกกลิ้ง
ลูกกลิ้งเข็มมีความยาว 3-10 เท่าของเส้นผ่านศูนย์กลางของพวกเขาทำให้การกระจายโหลดสูงขึ้น
การบดที่แม่นยำช่วยให้มั่นใจได้ว่าการสัมผัสอย่างสม่ำเสมอกับสนามแข่งลดความเข้มข้นของความเครียด
2. การกำหนดค่ากรงและสนามแข่ง

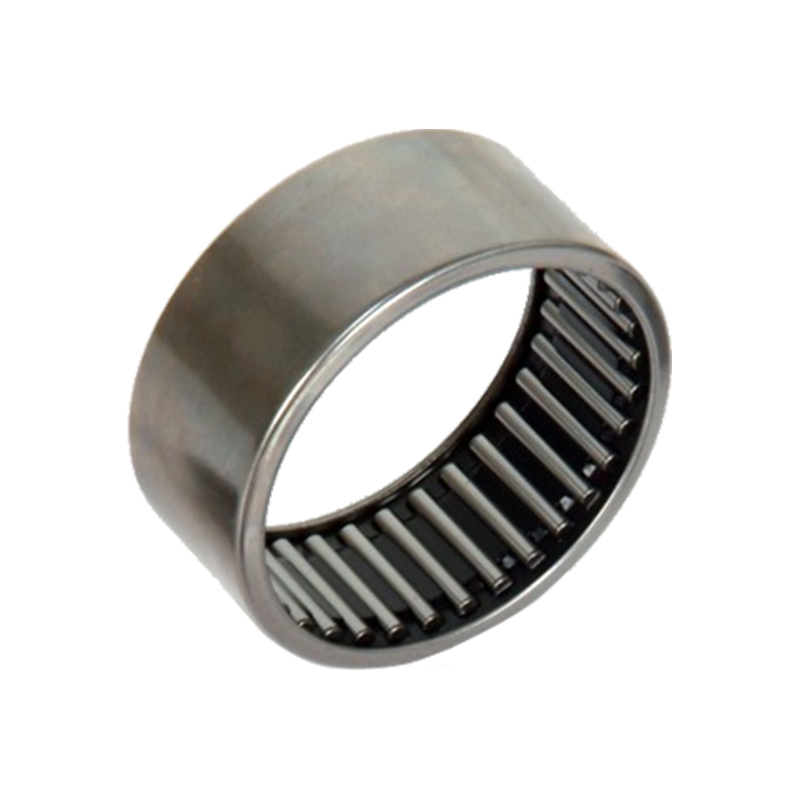

แบริ่งเข็มถ้วย: มีวงแหวนด้านนอกบางเหมาะสำหรับการใช้งานที่มีน้ำหนักเบา
ตลับลูกปืนเข็มกลึง: มีวงแหวนด้านใน/ด้านนอกที่เป็นของแข็งสำหรับการใช้งานหนัก
กรงเทียบกับส่วนประกอบเต็ม:
การออกแบบที่ถูกขังอยู่ในกรงช่วยลดแรงเสียดทานและให้ความเร็วสูงขึ้น
การออกแบบที่สมบูรณ์แบบ (ไม่มีกรง) เพิ่มความสามารถในการโหลดสูงสุด แต่ความเร็ว จำกัด
3. การเลือกวัสดุ
มาตรฐาน: เหล็กโครเมี่ยม (SAE 52100) สำหรับการใช้งานทั่วไป
ประสิทธิภาพสูง: เซรามิกหรือสแตนเลสสำหรับสภาพแวดล้อมที่มีการกัดกร่อนหรืออุณหภูมิสูง
4. การหล่อลื่นและการปิดผนึก
จาระบีหรือน้ำมันหล่อลื่นเป็นสิ่งสำคัญสำหรับการลดการสึกหรอ
ซีลหรือโล่แบบบูรณาการป้องกันการปนเปื้อนในสภาพแวดล้อมที่รุนแรง
