บีเค ซีรี่ย์

ตลับลูกปืนล้อเข็มซีรีส์ BK เป็นตลับลูกปืนรับน้ำหนักที่มีความแม่นยำสูงซึ่งใช้กันอย่างแพร่หลายในอุปกรณ์เครื่องจักรกลและอุปกรณ์อัตโนมัติ ตลับลูกปืนชุดนี้ส่วนใหญ่ประกอบด้วยวงแหวนด้านใน วงแหวนรอบนอก ลูกกลิ้งเข็ม และกรง มีข้อดีคือมีโครงสร้างที่กะทัดรัด แรงเสียดทานต่ำ และการทำงานที่ราบรื่น ซีรีส์ BK เหมาะอย่างยิ่งสำหรับการใช้งานที่มีพื้นที่จำกัด สามารถทนต่อแรงรัศมีและแรงตามแนวแกนได้ ช่วยเพิ่มประสิทธิภาพและอายุการใช้งานของอุปกรณ์ การออกแบบที่ยอดเยี่ยมช่วยให้ทำงานได้ดีภายใต้สภาวะความเร็วสูงและโหลดสูง และมีการใช้กันอย่างแพร่หลายในรถยนต์ เครื่องมือกล สิ่งทอ การพิมพ์ และอุตสาหกรรมอื่นๆ นอกจากนี้ ตลับลูกปืนซีรีส์ BK ยังใช้วัสดุคุณภาพสูงและเทคโนโลยีการประมวลผลขั้นสูงในระหว่างกระบวนการผลิตเพื่อให้มั่นใจในความน่าเชื่อถือและความทนทานของผลิตภัณฑ์ และเป็นส่วนประกอบที่ขาดไม่ได้และสำคัญในอุตสาหกรรมสมัยใหม่

ส่งคำถาม

ลูกกลิ้งเข็ม · ถ้วยแบบดึง · ขนาดกะทัดรัด

บีเค ซีรี่ย์ แบริ่งลูกกลิ้งเข็ม

ปลายเปิด โหลดรัศมีสูง การออกแบบที่กะทัดรัด

แบริ่งลูกกลิ้งเข็มซีรีย์ BK เป็นตลับลูกปืนแบบถ้วยดึงที่มีปลายเปิด ออกแบบมาสำหรับการใช้งานที่ต้องการความสามารถในการรับน้ำหนักในแนวรัศมีสูงภายในขอบเขตพื้นที่รัศมีขั้นต่ำ วงแหวนรอบนอกแบบดึงชิ้นเดียวทำหน้าที่เป็นทั้งทางวิ่งและตัวเสื้อ ทำให้ไม่จำเป็นต้องเจาะตัวเสื้อแยกต่างหาก ลูกกลิ้งเข็มกราวด์ที่มีความแม่นยำพร้อมโปรไฟล์ลอการิทึมช่วยให้มั่นใจในการกระจายโหลดที่เหมาะสมที่สุดและลดความเค้นที่ขอบ แบริ่งจะมาพร้อมกับสปริงยึดที่ยึดเข็มที่ตั้งไว้ระหว่างการหยิบจับและการประกอบ อุณหภูมิในการทำงานอยู่ระหว่าง -30°C ถึง 120°C ใช้ได้กับจาระบีและน้ำมันมาตรฐาน ซีรีส์ BK นำเสนอความสามารถในการสับเปลี่ยนโดยตรงกับการออกแบบที่มีอยู่ และมีจำหน่ายในขนาดเมตริกที่หลากหลายสำหรับใช้ในระบบส่งกำลังของยานยนต์ กระปุกเกียร์อุตสาหกรรม และเครื่องจักรขนาดกะทัดรัด

การออกแบบที่ประหยัดพื้นที่

โครงสร้างถ้วยแบบดึงทำให้ไม่จำเป็นต้องเจาะตัวเรือนแยกต่างหาก ช่วยลดขนาดและน้ำหนักการประกอบโดยรวม

โหลดรัศมีสูง

การสัมผัสแนวเส้นระหว่างเข็มและร่องน้ำทำให้สามารถรับน้ำหนักในแนวรัศมีได้ดีกว่าเมื่อเปรียบเทียบกับตลับลูกปืนที่มีขนาดใกล้เคียงกัน

สปริงยึด

สปริงยึดในตัวช่วยยึดชุดเข็มไว้อย่างแน่นหนาระหว่างการหยิบจับ ช่วยให้การติดตั้งง่ายขึ้น และป้องกันการสูญเสียลูกกลิ้ง

โปรไฟล์ลอการิทึม

โปรไฟล์ลูกกลิ้งเข็มที่ปรับให้เหมาะสมจะช่วยลดแรงเค้นที่ขอบและปรับปรุงการกระจายน้ำหนัก ยืดอายุการใช้งานภายใต้ภาระหนัก

ข้อกำหนดทางเทคนิค

เส้นผ่านศูนย์กลางรู 5 มม. - 50 มม

เส้นผ่านศูนย์กลางภายนอก 9 มม. - 62 มม

ช่วงความกว้าง 8 มม. - 35 มม

คะแนนโหลดแบบไดนามิก 3.2kN - 28.5kN

คะแนนโหลดแบบคงที่ 4.8kN - 42.0kN

จำกัดความเร็ว (จาระบี) 6,000 - 18,000 รอบต่อนาที

จำกัดความเร็ว (น้ำมัน) 8000 - 24000 รอบต่อนาที

ประเภทกรง สปริงยึด

วัสดุ GCr15 / SAE 52100

ช่วงอุณหภูมิ -30°ซ ถึง 120°ซ

สถานการณ์การใช้งาน

ระบบส่งกำลังของยานยนต์

เพลากระปุกเกียร์ ชุดประกอบซิงโครไนเซอร์ และชุดเกียร์ดาวเคราะห์ที่ต้องการส่วนรองรับแนวรัศมีขนาดกะทัดรัด

กระปุกเกียร์อุตสาหกรรม

ยูนิตทดรอบความเร็วสูงและแรงบิดสูงในพื้นที่จำกัด

เครื่องมือไฟฟ้า

สว่าน เครื่องเจียร และเครื่องเจียรมุมที่ต้องการตลับลูกปืนความหนาแน่นสูงขนาดกะทัดรัด

เครื่องจักรกลการเกษตร

ส่วนประกอบรถเก็บเกี่ยว ระบบขับเคลื่อน PTO และระบบสายพานลำเลียง

สอบถามข้อมูลด้านเทคนิค

ตลับลูกปืนเม็ดเข็มซีรีย์ BK และ HK แตกต่างกันอย่างไร?

ตลับลูกปืนซีรีส์ BK มีปลายเปิด ทำให้สามารถหล่อลื่นผ่านเพลาและประกอบได้ง่าย ตลับลูกปืนซีรีส์ HK เป็นตลับลูกปืนปลายปิดที่มีฝาปิดด้านล่างแบบปิดผนึก ซึ่งให้การป้องกันเพิ่มเติมต่อการปนเปื้อนและยังคงรักษาสารหล่อลื่น

ความแข็งของเพลาที่แนะนำสำหรับตลับลูกปืนซีรีส์ BK คืออะไร

ความแข็งของเพลาที่แนะนำคือ 58-62 HRC โดยมีความหยาบผิว Ra ≤ 0.2 µm เพลาทำหน้าที่เป็นทางวิ่งด้านใน ดังนั้นความแข็งและผิวสำเร็จที่เหมาะสมจึงมีความสำคัญอย่างยิ่งต่อประสิทธิภาพของตลับลูกปืนและอายุการใช้งานที่เหมาะสมที่สุด

ควรติดตั้งตลับลูกปืน BK อย่างไร?

กดตลับลูกปืนเข้าไปในตัวเรือนโดยใช้เครื่องมือติดตั้งที่สัมผัสกับวงแหวนรอบนอก ตรวจสอบให้แน่ใจว่ารูตัวเรือนอยู่ภายในพิกัดความเผื่อและไม่มีครีบ ห้ามออกแรงผ่านเข็มหรือสปริงยึด

ตลับลูกปืน BK แนะนำให้ใช้สารหล่อลื่นแบบใด

ใช้จาระบีลิเธียม NLGI เกรด 2 พร้อมสารเติมแต่ง EP สำหรับการใช้งานส่วนใหญ่ สำหรับการใช้งานที่ความเร็วสูง แนะนำให้ใช้การหล่อลื่นด้วยน้ำมัน ตรวจสอบให้แน่ใจว่าสารหล่อลื่นไปถึงพื้นผิวสัมผัสของร่องน้ำเข็มก่อนสตาร์ท

ความทนทานต่อการเจาะที่อยู่อาศัย

ความทนทานต่อตัวเรือนที่แนะนำคือ H7 สำหรับการใช้งานมาตรฐาน สำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง ให้ใช้ตัวเรือน P6 ที่พอดี

การเตรียมเพลา

ตรวจสอบให้แน่ใจว่าเพลากราวด์และชุบแข็งถึง 58-62 HRC โดยมีพื้นผิว Ra ≤ 0.2 µm ลบขอบคมและเสี้ยน

ที่เก็บของ

เก็บในบรรจุภัณฑ์เดิมในสภาพแวดล้อมที่แห้งและมีอุณหภูมิคงที่ หลีกเลี่ยงการสัมผัสกับความชื้นและสารเคมีที่มีฤทธิ์กัดกร่อน

การหล่อลื่น

ทาสารหล่อลื่นที่แกนและชุดเข็มก่อนประกอบ สำหรับการใช้งานแบบปิดผนึก ตรวจสอบให้แน่ใจว่าปริมาณการเติมจาระบีเหมาะสม

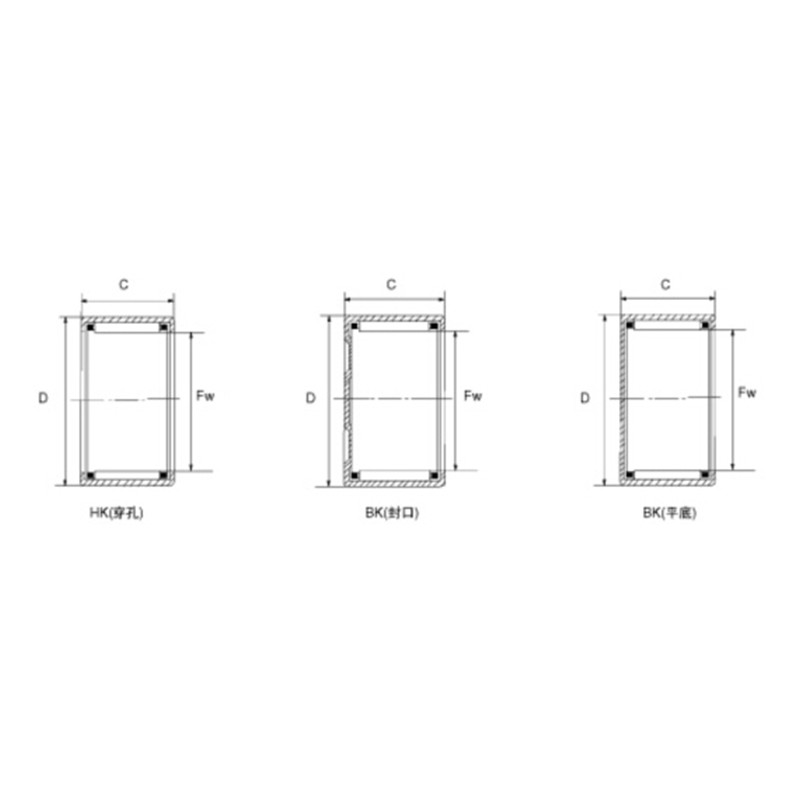

การกำหนดแบริ่ง		เส้นผ่านศูนย์กลางเพลา (มม.)	น้ำหนัก(กก.)	ขนาดขอบเขต(มิลลิเมตร)			คะแนน โหลดไฟฟ้า พื้นฐาน(ยังไม่มีข้อความ)		การจำกัดความเร็ว(รอบต่อนาที)
รหัสปัจจุบัน	รหัสเดิม	เส้นผ่านศูนย์กลางเพลา (มม.)	น้ำหนัก(กก.)	Fw	D	C	ไดนามิก	คงที่	น้ำมัน
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	เม.ย.-1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
บีเค0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
บีเค0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
บีเคแอล210	55941/12	12	5.2	12	16	10	4150	5800	19000
บีเคแอล212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12K	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
บีเคแอล410	35941/14	14	12.1	14	20	10	6700	7000	16000
บีเคแอล512	35941/58	15	12.7	15	21	12	7000	8400	14000
บีเคแอล515		15		15	21	15	9800	11400	14000
บีเคแอล516	55941/58	15	16.5	15	21	16	9800	11400	14000
บีเคแอล522		15	22	15	21	22	10400	16500	14000
บีเคแอล612	35941/59	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/60	17	14.5	17	23	12	6900	9300	13000
BKl716		17		17	23	16	8500	12500	10000
บีเคแอล812	35941/18	18	14.9	18	24	12	7100	9900	12000
บีเคแอล816	55941/18	18	19.9	18	24	16	10600	15300	12000
บีเค2010	25941/20	20	14	20	26	10	5900	7200	10000
บีเค2012	35941/20	20	16.7	20	26	12	7600	10100	10000
บีเค2016	55941/20	20	22.3	20	26	16	11700	29100	10000
บีเค2020	75941/20	20	27.1	20	26	20	13700	24000	10000
บีเค2030		20	43	20	26	30	21800	40000	10100
บีเค2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
บีเค2220	75941/22	22	29.9	22	28	20	14500	25000	10100
บีเค2512	25941/25	25	23.2	25	32	12	10000	14200	9000
บีเค2516	5941/25	25	31	25	32	16	13600	50000	9000
บีเค2520	65941/25	25	38.7	25	32	20	17900	30000	9000
บีเค2526		25	49	25	32	26	22500	42000	9000
บีเค2538	85941/25	25	69	25	32	38	30000	58000	9000
บีเค2816	45941/28	28	34.1	28	35	16	15400	22500	8700
บีเค2820	65941/28	28	43	28	35	20	18900	32000	8700
บีเค3012	25941/30	30	27.9	30	37	12	10100	16200	8100
บีเค3016	45941/30	30	37.1	30	37	16	15200	27000	8100
บีเค3020	65941/30	30	46.5	30	37	20	19700	33500	8100
บีเค3026		30	59.4	30	37	26	24000	50000	8100
บีเค3038		30	82.5	30	37	38	32500	74000	8100
บีเค3512	25941/35	35	32.9	35	42	12	12100	19300	7100
บีเค3516	45941/35	35	43.8	35	42	16	15700	27500	7100
บีเค3520	65941/35	35	54.8	35	42	20	20800	41000	7100
บีเค3530		35		35	42	30
บีเค4012	25941/40	40	38.2	40	47	12	14000	24300	6300
บีเค4016	45941/40	40	51	40	47	16	20000	38500	6300
บีเค4020	65941/40	40	62	40	47	20	25500	52000	6300
บีเค4512	25941/45	45	45	45	52	12	12900	22500	5800
บีเค4516	45941/45	45	56	45	52	16	19300	38000	5800
บีเค4520	65941/45	45	72	45	52	20	22000	51000	5800
บีเค5020	55941/50	50	87.3	50	58	20	28000	60000	5300
บีเค5025	5943/50	50	109	50	58	25	34500	80000	5300
บีเค5520	55941/55	55	93.8	55	63	20	29500	59900	4600
บีเค5528	85941/55	55	132	55	63	28	39090	98000	4600
บีเค6012		60	77	60	68	12	12400	29000	4100
บีเค6020	55941/60	60	105	60	68	20	30500	72000	4100
บีเค6032	85941/60	60	164	60	68	32	50000	131000	4100
