LMB ... UU..AJ ซีรีส์แบริ่งลูกปืนเชิงเส้นที่ปรับได้นั้นมีความแม่นยำสูงส่วนประกอบการเคลื่อนที่ของความจุสูงที่ใช้กันอย่างแพร่หลายในอุปกรณ์เครื่องจักรกลและระบบอัตโนมัติ ผลิตภัณฑ์ชุดนี้ได้รับการออกแบบในลักษณะที่ปรับได้ช่วยให้ผู้ใช้สามารถปรับช่องว่างได้อย่างแม่นยำตามความต้องการที่แท้จริงซึ่งจะเป็นการปรับปรุงความราบรื่นและความแม่นยำของการทำงาน โครงสร้างซีลคู่พิเศษช่วยป้องกันการรั่วไหลของไขมันและการปนเปื้อนภายนอกอย่างมีประสิทธิภาพซึ่งขยายอายุการใช้งานของแบริ่ง LMB ... UU .. AJ Series ยังมีความต้านทานแรงเสียดทานต่ำทำให้ความเร็วในการทำงานที่สูงขึ้นและปรับปรุงประสิทธิภาพการทำงานโดยรวม นอกจากนี้วงแหวนด้านในและด้านนอกของแบริ่งทำจากวัสดุที่มีความแข็งแรงสูงเพื่อให้แน่ใจว่ามีความเสถียรและความทนทานภายใต้สภาพการทำงานที่รุนแรง

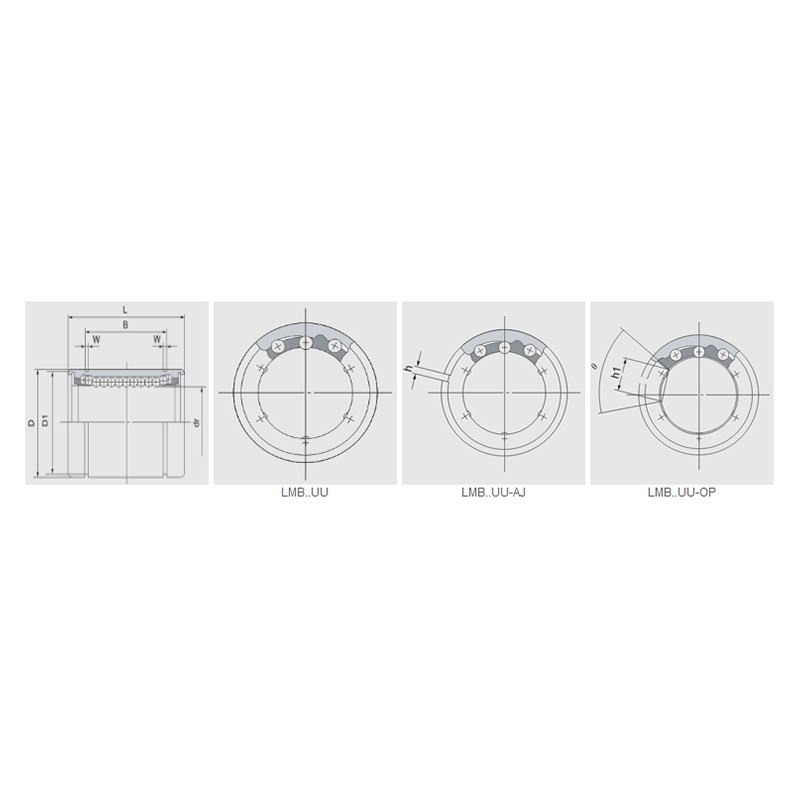

พารามิเตอร์ผลิตภัณฑ์
| ตัวยึดเรซิ่น | เส้นผ่านศูนย์กลางเพลาเล็กน้อย | ดร. | มิติหลักและความอดทน | ความผิดปกติ | การกวาดล้างรัศมี (สูงสุด) | คะแนนโหลดพื้นฐาน (kn) | |||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMB … UU | วงจรลูกบอล | น้ำหนัก (กิโลกรัม) | LMB … UU-AJ | วงจรลูกบอล | น้ำหนัก | lmb … uu-op | วงจรลูกบอล | น้ำหนัก (กิโลกรัม) | นิ้ว | มม. | นิ้ว | มม. | ความแม่นยำ (นิ้ว) | ความแม่นยำ (μM) | สูง (นิ้ว) | สูง (μm) | D (นิ้ว/มม.) | ความอดทน d （นิ้ว) | D Tolerance (μm) | l (นิ้ว/มม.) | L Tolerance (นิ้ว) | L Tolerance (μm) | B (นิ้ว/มม.) | B Tolerance (นิ้ว) | B Tolerance (μm) | W (นิ้ว/มม.) | D1 (นิ้ว/มม.) | H (นิ้ว/มม.) | H1 (นิ้ว/มม.) | θ | ความแม่นยำ | สูง | พลวัต | คงที่ | |
| LMB4 | 4 | 8 | LMB4-AJ | 4 | 7.5 | - | - | - | 1/4 | 6.35 | 0.25 | 6.35 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .5000/12.700 | 0/-. 00045 | 0/-11 | .7500/19.050 | 0/-. 008 | 0/-200 | .5110/12.98 | 0/-. 008 | 0/-200 | .0390/0.992 | .4687/11.906 | .04/1 | - | - | .0003/8 | .0005/12 | -.0001/-3 | 206 | 265 |
| LMB6UU | 4 | 14 | LMB6UU-AJ | 4 | 13.5 | - | - | - | 3/8 | 9.525 | 0.375 | 9.525 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .6250/15.875 | 0/-. 00050 | 0/-13 | .8750/22.225 | 0/-. 008 | 0/-200 | .6358/16.15 | 0/-. 008 | 0/-200 | .0390/0.992 | .5880/14.935 | .04/1 | - | - | .0003/8 | .0005/12 | -.0001/-3 | 225 | 314 |
| lmb8uu | 4 | 37 | LMB8UU-AJ | 4 | 36.5 | lmb8uu-op | 3 | 28 | 1/2 | 12.7 | 0.5 | 12.7 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | .8750/22.225 | 0/-. 00050 | 0/-13 | 1.2500/31.750 | 0/-. 008 | 0/-200 | .9625/24.46 | 0/-. 008 | 0/-200 | .0459/1.168 | .8209/20.853 | .06/1.5 | .34/7.9375 | 80 ° | .0003/8 | .0005/12 | -.0001/-3 | 510 | 784 |
| LMB10UU | 4 | 76 | LMB10UU-AJ | 4 | 74 | LMB10UU-OP | 3 | 57 | 5/8 | 15.875 | 0.625 | 15.875 | 0/-. 00025 | 0/-6 | 0/-. 00040 | 0/-9 | 1.1250/28.575 | 0/-. 00050 | 0/-13 | 1.5000/38.100 | 0/-. 008 | 0/-200 | 1.1039/28.04 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.0590/26.899 | .06/1.5 | .375/9.525 | 80 ° | .0003/8 | .0005/12 | -.0001/AH15-4 | 774 | 1180 |
| LMB12UU | 5 | 95 | LMB12UU-AJ | 5 | 93 | LMB12UU-OP | 4 | 76 | 3/4 | 19.05 | 0.75 | 19.05 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 31.750/1.2500 | 0/-. 00065 | 0/-16 | 1.6250/41.275 | 0/-. 008 | 0/-200 | 1.1657/29.61 | 0/-. 008 | 0/-200 | .0559/1.422 | 1.1760/29.870 | .06/1.5 | .4375/11.1125 | 60 ° | .0004/10 | .0006/15 | -.0002/AH15-4 | 862 | 1370 |
| LMB16UU | 6 | 200 | LMB16UU-AJ | 6 | 198 | lmb16uu-op | 5 | 170 | 1 | 25.4 | 1 | 25.4 | 0/-. 00030 | 0/-7 | 0/-. 00040 | 0/-10 | 39.688/1.5625 | 0/-. 00065 | 0/-16 | 2.2500/57.150 | 0/-. 012 | 0/-300 | 1.7547/44.57 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.4687/37.306 | .06/1.5 | .5625/14.2875 | 50 ° | .0004/10 | .0006/15 | -.0002/AH15-4 | 980 | 1570 |
| LMB20UU | 6 | 440 | LMB20UU-AJ | 6 | 430 | LMB20UU-OP | 5 | 370 | 1-1/4 | 31.75 | 1.25 | 31.75 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 50.800/2.0000 | 0/-. 00075 | 0/-19 | 2.6250/66.675 | 0/-. 012 | 0/-300 | 2.0047/50.92 | 0/-. 012 | 0/-300 | .0679/1.727 | 1.8859/47.904 | .10/2.5 | .625/15.875 | 50 ° | .0005/12 | .0008/20 | -.0003-8 | 1570 | 2740 |
| LMB24UU | 6 | 670 | LMB24UU-AJ | 6 | 660 | LMB24UU-OP | 5 | 570 | 1-1/2 | 38.1 | 1.5 | 38.1 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 60.325/2.3750 | 0/-. 00075 | 0/-19 | 3.0000/76.200 | 0/-. 012 | 0/-300 | 2.4118/61.26 | 0/-. 012 | 0/-300 | .0859/2.184 | 2.2389/56.870 | .12/3 | .75/19.05 | 50 ° | .0005/12 | .0008/20 | -.0003-8 | 2180 | 4020 |
| LMB32UU | 6 | 1140 | LMB32UU-AJ | 1120 | 1 | lmb32uu-op | 5 | 980 | 2 | 50.8 | 2 | 50.8 | 0/-. 00035 | 0/-8 | 0/-. 00050 | 0/-12 | 76.200/3.0000 | 0/-. 00090 | 0/-22 | 4.0000/101.600 | 0/-. 012 | 0/-300 | 3.1917/81.07 | 0/-. 012 | 0/-300 | .1029/2.616 | 2.8379/72.085 | .12/3 | 1.0/25.40 | 50 ° | .0007/17 | .0010/22 | -.0005-13 | 3820 | 7940 |
