ตลับลูกปืนเม็ดกลมร่องลึกซีรีส์ 6900 | ตลับลูกปืนหน้ากว้างสำหรับเครื่องจักรขนาดกะทัดรัด

ซีรีส์ 6900

ที่ ตลับลูกปืนเม็ดกลมร่องลึกซีรีส์ 6900 เป็นแบริ่งความแม่นยำที่มีเส้นผ่านศูนย์กลางภายใน 10 มม. เส้นผ่านศูนย์กลางภายนอก 22 มม. และความหนา 6 มม. ตลับลูกปืนนี้ใช้กันอย่างแพร่หลายในมอเตอร์ ปั๊มน้ำ เครื่องมือไฟฟ้า เครื่องอัดอากาศ เครื่องใช้ในครัวเรือน และอุปกรณ์อื่นๆ และได้รับความนิยมเนื่องจากมีความสามารถในการรับน้ำหนักที่แข็งแกร่งและการทำงานที่มั่นคง ในขณะเดียวกัน ตลับลูกปืนซีรีส์ 6900 ต้องการความแม่นยำในการผลิตสูงและเหมาะสำหรับการหมุนด้วยความเร็วสูงและการรับภาระในแนวรัศมีบางอย่าง เป็นส่วนประกอบสำคัญที่ขาดไม่ได้ในอุปกรณ์เครื่องจักรกลหลายชนิด

ส่งคำถาม

6900

ซีรีส์

ร่องลึก

ลูกปืน

ส่วนกว้าง · อุปทานการผลิต · ISO 15

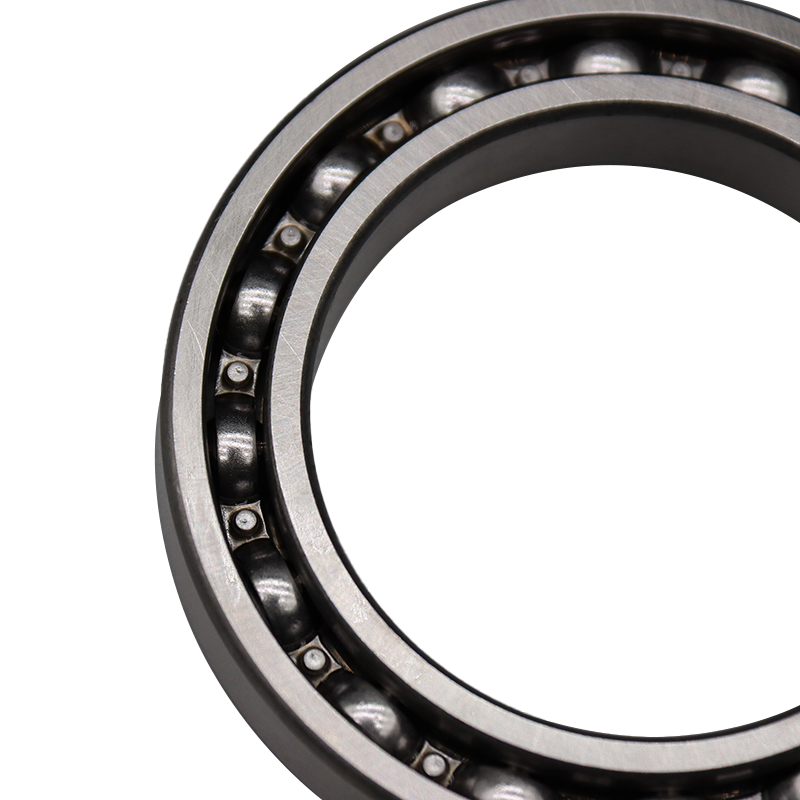

ตลับลูกปืนเม็ดกลมร่องลึกซีรีส์ 6900 ครอบครองตำแหน่งส่วนกว้างกว่าภายในช่วงร่องลึกส่วนแสง ให้ความจุในแนวรัศมีมากกว่าเส้น 6800 ที่เส้นผ่านศูนย์กลางภายนอกเล็กกว่าขนาด 6200 ที่เทียบเท่ากัน ความครอบคลุมของรูเจาะเริ่มตั้งแต่ 10 มม. ถึง 50 มม. โดยมีเส้นผ่านศูนย์กลางภายนอกตั้งแต่ 22 มม. ถึง 72 มม. การผลิตเป็นไปตามมิติขอบเขต ISO 15 กรงเหล็กอัดขึ้นรูปเป็นอุปกรณ์มาตรฐาน โดยมีโพลีเอไมด์เสริมใยแก้วเพื่อลดเสียงรบกวน สามารถเลือกคลาสระยะห่าง CN, C3 และ C4 ได้ในขั้นตอนการสั่งซื้อ และการกำหนดค่าการปิดผนึกจะคงที่ต่อบรรทัดรายการ บันทึกแบทช์และรายงานการตรวจสอบขนาดจะมาพร้อมกับการจัดส่งแต่ละครั้ง

ความจุในส่วนแสง

วงแหวนที่กว้างกว่าเส้น 6800 จะเพิ่มพิกัดโหลดในแนวรัศมีโดยไม่เคลื่อนไปที่ซองจดหมาย 6200

การกำหนดค่าขั้นตอนการสั่งซื้อ

การกวาดล้าง กรง และการปิดผนึกได้รับการแก้ไขสำหรับแต่ละรายการใบสั่งซื้อบนแพลตฟอร์มขอบเขตเดียว

เอาต์พุตแบทช์ที่ทำซ้ำได้

พารามิเตอร์กระบวนการที่ถูกล็อคจะรักษาความแม่นยำในการทำงานภายในแถบพิกัดความเผื่อที่ตกลงกันไว้

เส้นทางการตรวจสอบ

บันทึกแบทช์ รายงานมิติ และใบรับรองวัสดุที่เดินทางไปพร้อมกับการจัดส่งแต่ละครั้ง

การอ้างอิงคำสั่งซื้อ

เบื่อ 10–50 มม

ภายนอก 22–72 มม

ความกว้าง 6–12 มม

ไดนามิก ซี 4.6–24.0 กิโลนิวตัน

คงที่ C0 2.4–14.5 กิโลนิวตัน

กรง เหล็ก/พีเอ

การกวาดล้าง ซีเอ็น/ซี3/ซี4

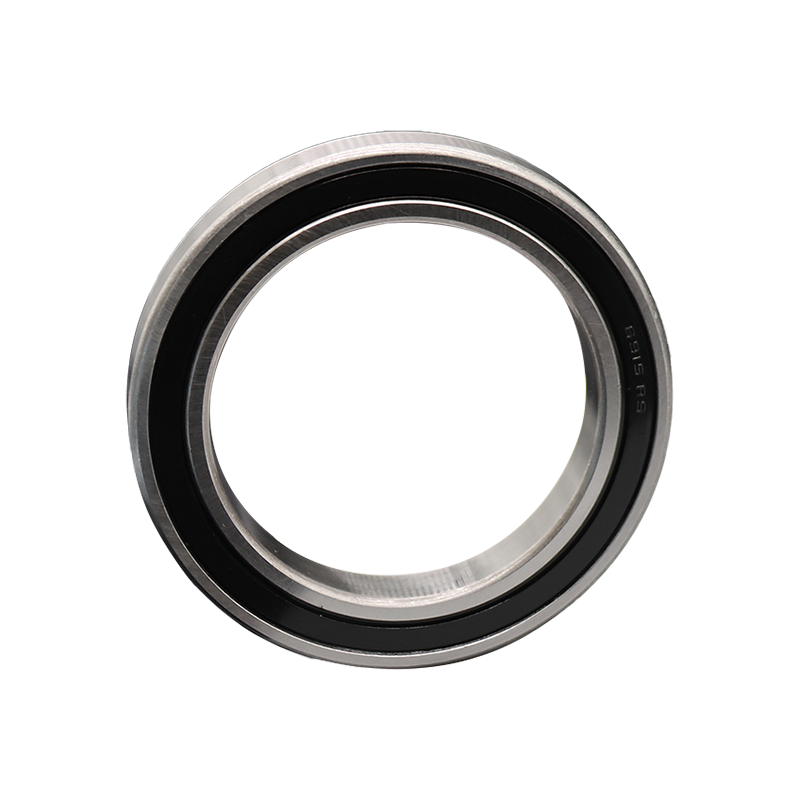

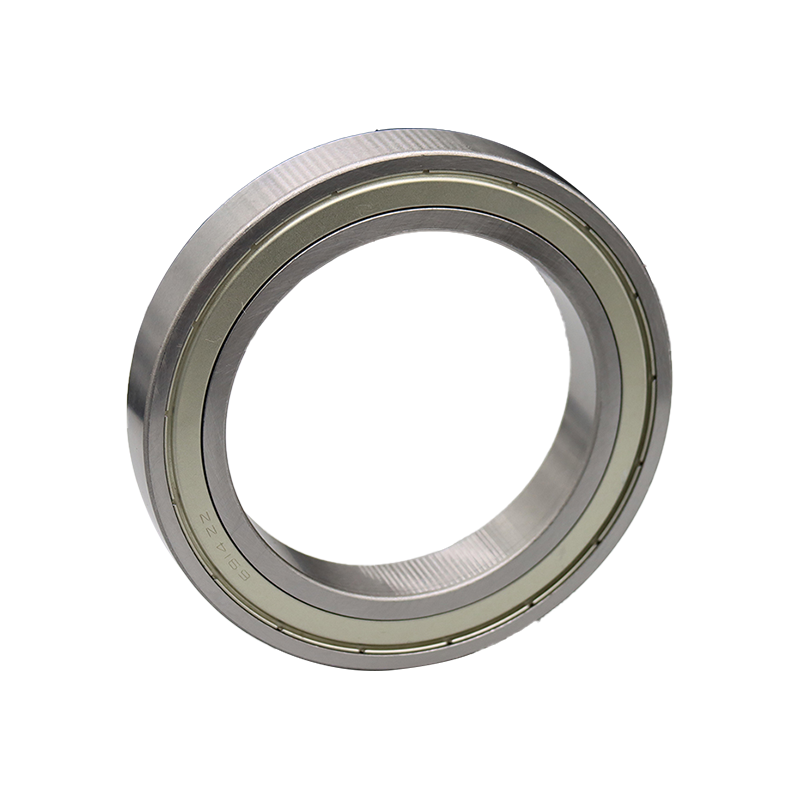

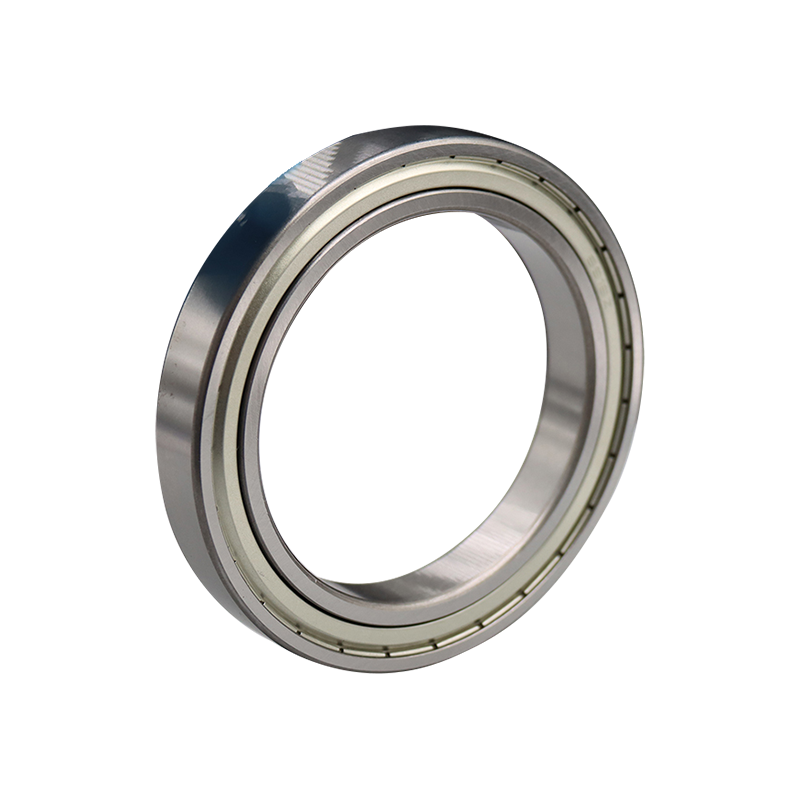

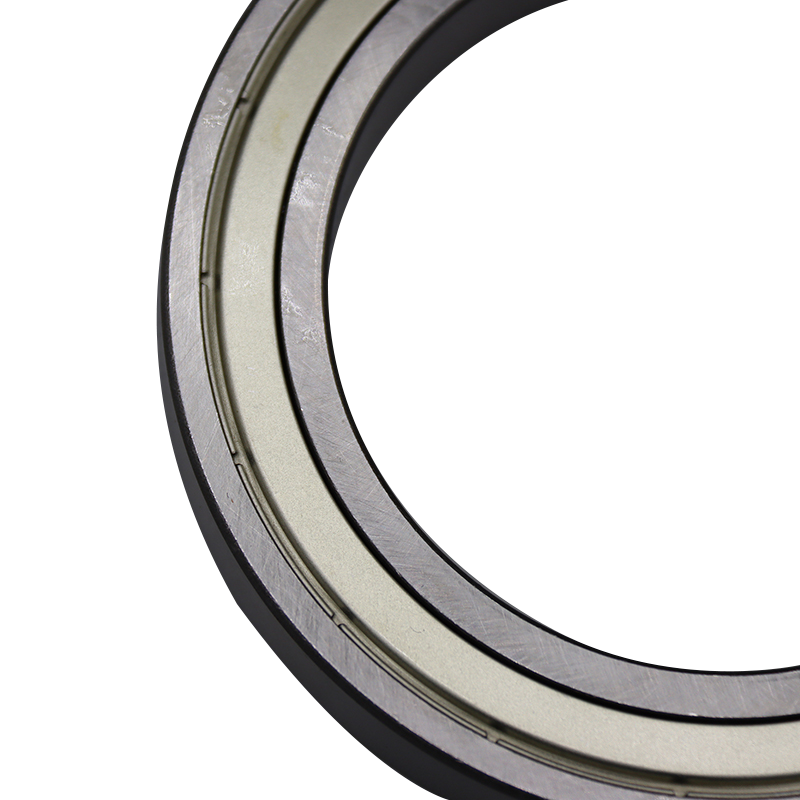

การปิดผนึก เปิด/ZZ/2RS

ความแม่นยำ ป0/พี6

แพ็ค กล่อง / ถาด

พื้นที่ข้อกำหนด

01 ปั๊มไดรฟ์สิ้นสุดลง ส่วนรองรับเพลาในปั๊มหอยโข่งขนาดเล็กและขนาดกลางพร้อมระบบสัมผัสฝุ่น

02 เพลาลดเกียร์ ตำแหน่งอินพุตและตำแหน่งกลางในยูนิตงานเบาที่มีรูตัวเรือนคงที่

03 ส่วนรองรับมอเตอร์โรเตอร์ ตำแหน่งตัวยึดส่วนปลายในมอเตอร์ขนาดเล็กและขนาดกลางที่มีความต้องการรัศมีปานกลาง

04 หน่วยพัดลมและโบลเวอร์ ส่วนรองรับเพลาใบพัดในอุปกรณ์ระบายอากาศภายใต้ภาระต่อเนื่อง

05 ลูกกลิ้งลำเลียง แบริ่งปลายลูกกลิ้งในสายการลำเลียงแบบเบาที่โหลดและความเร็วปานกลาง

06 เอกสารแนบทางการเกษตร ตำแหน่งตัวขับและตัวเดินไม่ทำงานในอุปกรณ์ที่สัมผัสกับฝุ่นและการเปลี่ยนแปลงของอุณหภูมิ

สอบถามข้อมูลผู้ซื้อ

ส่วน 6900 เปรียบเทียบกับซีรีส์ 6200 เป็นอย่างไร

ซีรีส์ 6900 มีเส้นผ่านศูนย์กลางภายนอกเล็กกว่า 6200 สำหรับรูเดียวกันแต่มีส่วนกว้างกว่า 6800 เหมาะสำหรับตัวเรือนที่มีเส้นผ่านศูนย์กลาง 6200 ใหญ่เกินไปในขณะที่พิกัด 6800 นั้นไม่เพียงพอ

รุ่นกวาดล้าง C3 มีในสต็อกหรือไม่

C3 ดำเนินการในสต็อกกึ่งสำเร็จรูปสำหรับขนาดทั่วไปและยืนยันต่อบรรทัดรายการในขั้นตอนการสั่งซื้อ CN ยังคงเป็นคลาสเริ่มต้นสำหรับความพร้อมใช้งานขนาดเต็ม

ตัวเลือกสินค้าแบบเปิดและปิดผนึกสามารถจัดส่งพร้อมกันได้หรือไม่

ใช่. Open, ZZ และ 2RS มีขอบเขตร่วมกัน ดังนั้นการกำหนดค่าการซีลหลายรายการจึงรวมกันในใบสั่งซื้อเดียว และได้รับการยืนยันในเอกสารข้อมูลจำเพาะ

อะไรเป็นตัวกำหนดการเลือกโพลีเอไมด์และกรงเหล็ก

โพลีเอไมด์ปกปิดตำแหน่งเสียงรบกวนที่ต่ำกว่าภายในเพดานอุณหภูมิ ในขณะที่เหล็กปกปิดอุณหภูมิและสภาวะแรงกระแทกที่สูงกว่า การทดแทนจะได้รับการตรวจสอบกับพารามิเตอร์การใช้งานก่อน

บันทึกคลังสินค้าและบรรทัด

แพ็คaging integrity ปิดผนึกแรปป้องกันการกัดกร่อนไว้จนกว่าจะเกิดปัญหาด้านเส้น บรรจุภัณฑ์แบบเปิดจะดึงความชื้นระหว่างการหมุนเวียนตามอุณหภูมิ

กดทิศทางให้พอดี ใช้แรงกับวงแหวนภายใต้การรบกวน โหลดผ่านชุดลูกบอลทิ้งรอยเว้าที่ทำให้เกิดเสียงวิ่ง

เบื่อ condition ตรวจสอบความกลมและผิวสำเร็จก่อนติดตั้ง เศษและเศษเสี้ยนจะเปลี่ยนการรบกวนที่มีประสิทธิภาพและทำให้อายุการใช้งานสั้นลง

จาระบีแบบเปิด จับคู่ความหนืดของน้ำมันพื้นฐานกับความเร็วและอุณหภูมิ ตัวเลือกสินค้าที่ปิดผนึกมาถึงแบบเติมไว้ล่วงหน้าโดยไม่มีขั้นตอนเพิ่มเติม

การกำหนดแบริ่ง	ขนาด (มม.)				คะแนนโหลดพื้นฐาน (kN)		พิกัดความเร็ว(รอบต่อนาที)		น้ำหนัก
การกำหนดแบริ่ง	d	D	B	฿ นาที	Cr	คร	จาระบี	น้ำมัน	(กก.)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
