ปรับแต่ง ซีรี่ส์ QJ300 แบริ่งลูกบอลสัมผัสแบบสองแถว ผู้ผลิต โรงงาน

ซีรี่ส์ QJ300

ที่ QJ300 Series ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถว เป็นส่วนประกอบแบบหมุนที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ออกแบบมาเพื่อรองรับโหลดในแนวรัศมีและแนวแกนพร้อมกันในทั้งสองทิศทาง ในเชิงโครงสร้าง ซีรีส์นี้สอดคล้องกับตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยวสองตัวที่จัดเรียงแบบหันหลังชนกัน ซึ่งรวมเข้ากับการออกแบบยูนิตเดี่ยวขนาดกะทัดรัด รูปทรงภายในมีมุมสัมผัสเฉพาะที่ช่วยให้แกนมีความแข็งสูงและมีความสามารถในการจัดการโมเมนต์การเอียง ผลิตจากเหล็กโครเมียมที่ขจัดแก๊สในสุญญากาศ (GCr15) ตลับลูกปืนเหล่านี้ผ่านกระบวนการอบชุบด้วยความร้อนที่ได้มาตรฐาน เพื่อให้มั่นใจถึงความเสถียรของขนาดและความทนทานต่อความล้า ซีรีส์ QJ300 โดดเด่นด้วยความต้องการพื้นที่ตามแนวแกนที่ลดลงเมื่อเทียบกับยูนิตแถวเดี่ยวที่จับคู่กัน ทำให้เป็นส่วนประกอบที่จำเป็นสำหรับการเพิ่มประสิทธิภาพระบบขับเคลื่อนทางอุตสาหกรรมและการประกอบเชิงกลความเร็วสูงที่ต้องการการรองรับเพลาที่แข็งแกร่ง

ส่งคำถาม

ข้อมูลจำเพาะทางเทคนิคและภาพรวมทางวิศวกรรม: QJ300 Series ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถว

ข้อได้เปรียบทางเทคนิคหลัก

การสนับสนุนแกนแบบสองทิศทาง: โครงสร้างสองแถวช่วยให้ตลับลูกปืนสามารถจัดการแรงขับจากทั้งสองทิศทางได้โดยไม่ต้องมีส่วนประกอบเพิ่มเติม
ประสิทธิภาพพื้นที่: การออกแบบแบบบูรณาการมีความกว้างที่แคบกว่าตลับลูกปืนแถวเดี่ยวสองตัว ทำให้สามารถออกแบบตัวเรือนขนาดกะทัดรัดได้
ความหนาแน่นโหลดสูง: ความโค้งของสนามแข่งและส่วนเสริมของลูกกอล์ฟที่ปรับให้เหมาะสมช่วยเพิ่มพิกัดการรับน้ำหนักไดนามิกสูงสุดภายในขนาดมาตรฐาน ISO 300 ซีรีส์
ความแข็งแกร่งในการปฏิบัติงาน: ระยะห่างภายในที่น้อยที่สุดและมุมสัมผัสที่สูงช่วยเพิ่มความแข็งแกร่งโดยรวมของระบบเพลา

ลักษณะผลิตภัณฑ์ที่สำคัญ

หมวดหมู่พารามิเตอร์	ข้อกำหนดทางเทคนิค
วัสดุ	เหล็กแบริ่งโครเมียมคาร์บอนสูง (GCr15/SAE 52100)
มุมติดต่อ	ตัวเลือกมาตรฐาน 30° / 40°
คลาสความแม่นยำ	P6 (เอบีอีซี-3) / P5 (เอบีอีซี-5)
วัสดุกรง	เหล็กอัดขึ้นรูป / ทองเหลืองกลึง / ไนลอน (PA66)
ประเภทการหล่อลื่น	เปิด / Z (มีชิลด์) / RS (ปิดผนึก)
การกวาดล้างภายใน	C2 / C0 (ปกติ) / C3

สถานการณ์การใช้งานหลัก

ปั๊มอุตสาหกรรมและคอมเพรสเซอร์: การจัดการ แรงขับตามแนวแกน และการโก่งตัวของเพลาแนวรัศมีในอุปกรณ์ขนถ่ายของเหลว
เครื่องจักรกลการเกษตร: ส่วนรองรับดุมล้อและชุดส่งกำลัง (PTO) แบบสัมผัส ความเครียดหลายทิศทาง .
ระบบส่งกำลัง: บูรณาการเข้ากับ กระปุกเกียร์และตัวลดขนาด ในกรณีที่จำเป็นต้องมีการวางตำแหน่งเพลาที่แม่นยำภายใต้ภาระ
อุปกรณ์สิ่งทอและการพิมพ์: มั่นใจได้ถึงการเคลื่อนไหวที่ซิงโครไนซ์ในลูกกลิ้งความเร็วสูงที่ต้องการ ระดับการสั่นสะเทือนต่ำ .

โปรโตคอลการจัดการและการบำรุงรักษา

สภาพการเก็บรักษา

แบริ่งต้องเก็บไว้ในบรรจุภัณฑ์ป้องกันสนิมเดิมในสภาพแวดล้อมที่แห้งและควบคุมอุณหภูมิโดยมีความชื้นสัมพัทธ์ไม่เกิน 60% หลีกเลี่ยงการสัมผัสพื้นหรือผนังโดยตรงเพื่อป้องกันความชื้นควบแน่น สำหรับตลับลูกปืนแบบปิดผนึก ให้ตรวจสอบวันที่ผลิตเพื่อให้แน่ใจว่าจาระบีมีความคงตัวภายในอายุการเก็บรักษา

หมายเหตุการติดตั้งและการใช้งาน

การประยุกต์ใช้บังคับ: ระหว่างการติดตั้ง ให้ออกแรงกดเฉพาะที่ กำลังติดตั้งแหวน (วงแหวนด้านในสำหรับสวมเพลา วงแหวนด้านนอกสำหรับสวมพอดีกับตัวเรือน) เพื่อหลีกเลี่ยง "น้ำเกลือ" หรือความเสียหายของร่องน้ำ
ความสะอาด: รักษาก พื้นที่ทำงานที่ปราศจากสิ่งปนเปื้อน ; อนุภาคขนาดเล็กมากสามารถนำไปสู่ความล้าและการหลุดร่อนของพื้นผิวก่อนวัยอันควร
การจัดตำแหน่ง: แม่นยำ ศูนย์กลางระหว่างเพลาและตัวเรือน เป็นสิ่งจำเป็น เนื่องจากตลับลูกปืนสัมผัสเชิงมุมมีความไวต่อการวางแนวที่ไม่ตรงอย่างรุนแรง ซึ่งทำให้การกระจายโหลดไม่สม่ำเสมอ
การจัดการการหล่อลื่น: สำหรับตลับลูกปืนแบบเปิด ตรวจสอบให้แน่ใจว่าน้ำมันหล่อลื่นเข้ากันได้กับอุณหภูมิการทำงานและ ความเร็วการหมุน ของแอปพลิเคชันเฉพาะ

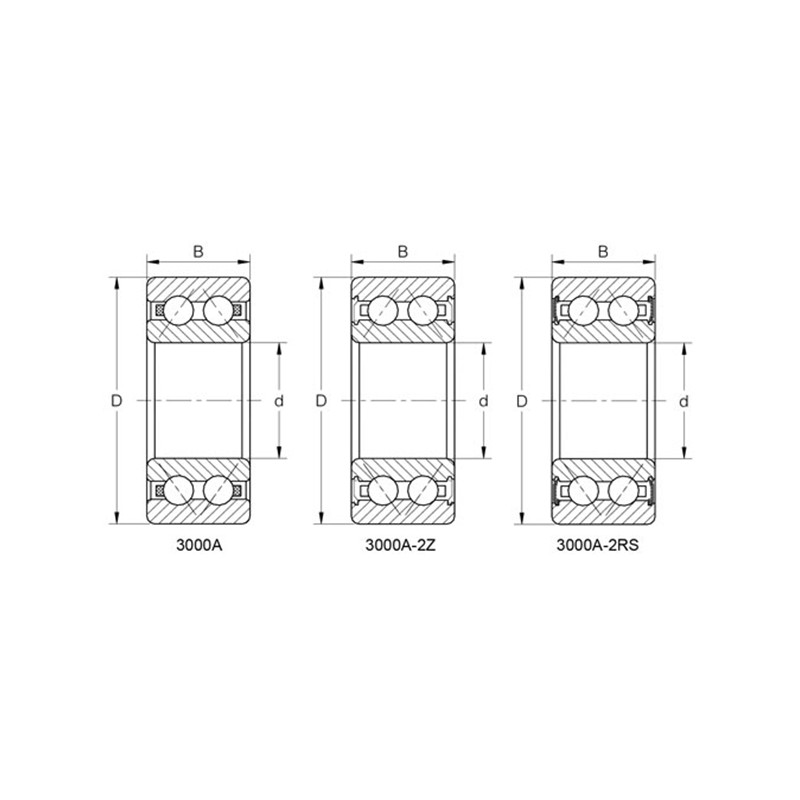

การกำหนด	ขนาดหลัก (มม.)				คะแนนโหลดพื้นฐาน (KN)		คะแนนการรับน้ำหนักขั้นพื้นฐาน (kgf)		จำกัดความเร็ว (รอบต่อนาที)		ระยะห่างของจุดปฏิบัติการ	ขนาดการติดตั้ง(มิลลิเมตร)			น้ำหนัก
การกำหนด	ง	ดี	บี	รอบ(นาที)	Cr	คร	Cr	คร	จาระบี	น้ำมัน	a0(มิลลิเมตร)	งa(min)	ดีa(max)	รา(สูงสุด)	(กก.)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
