ตลับลูกปืนเม็ดกลมกว้างสองเท่าซีรีส์ LME..LUU เป็นส่วนประกอบการเคลื่อนที่เชิงเส้นประสิทธิภาพสูงที่ออกแบบมาให้ทนทานต่อภาระหนักและความเร็วสูง ผลิตภัณฑ์ซีรีส์นี้ใช้โครงสร้างแบบความกว้างสองเท่า ให้ความสามารถในการรับน้ำหนักที่มากขึ้นและความเสถียรที่สูงขึ้น และเหมาะสำหรับใช้ในสภาพแวดล้อมที่รุนแรง ตลับลูกปืน LME..LUU มีทรงกลมที่มีความแม่นยำสูงอยู่ภายใน ช่วยให้มั่นใจในการเคลื่อนไหวที่ราบรื่นและค่าสัมประสิทธิ์แรงเสียดทานต่ำ จึงช่วยปรับปรุงประสิทธิภาพและอายุการใช้งานของอุปกรณ์เครื่องจักรกล ตลับลูกปืนชนิดนี้ติดตั้งง่ายและต้องการการบำรุงรักษาต่ำ และมีการใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติ หุ่นยนต์ เครื่องมือเครื่อง CNC และเครื่องจักรที่มีความแม่นยำอื่นๆ ด้วยการออกแบบที่เหนือกว่า ซีรีส์ LME..LUU ช่วยลดช่องว่างระหว่างชิ้นส่วนที่เคลื่อนไหวได้อย่างมีประสิทธิภาพ และปรับปรุงความแม่นยำและความน่าเชื่อถือของการเคลื่อนไหวโดยรวม มันเป็นองค์ประกอบสำคัญที่ขาดไม่ได้ในอุตสาหกรรมสมัยใหม่
ซีรีส์ LME..LUU เป็นตลับลูกปืนเม็ดกลมกว้างสองเท่าที่ออกแบบเป็นพิเศษสำหรับการใช้งานเกียร์อัตโนมัติที่ต้องการการเคลื่อนที่เชิงเส้นที่แม่นยำและความสามารถในการรับน้ำหนักสูง อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลางที่ขยายช่วยเพิ่มความต้านทานโมเมนต์และความสามารถในการรับน้ำหนักเมื่อเปรียบเทียบกับตลับลูกปืนความกว้างเดี่ยวมาตรฐาน เมื่อติดตั้งซีล LUU (ยูรีเทนริมฝีปากคู่) ที่ปลายทั้งสองข้าง ตลับลูกปืนจะกักเก็บสารหล่อลื่นได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็ป้องกันการปนเปื้อนของน้ำมันเกียร์และเศษโลหะเข้าไป วงจรการไหลเวียนของลูกบอลที่มีความแม่นยำช่วยให้มั่นใจได้ถึงการเคลื่อนไหวที่ราบรื่นและมีแรงเสียดทานต่ำพร้อมแรงต้านทานการหมุนที่สม่ำเสมอตลอดจังหวะเต็ม ผลิตจากเหล็กแบริ่งชุบแข็งพร้อมรางวิ่งภาคพื้นดิน ซีรีส์นี้ได้รับการออกแบบให้ทนทานต่อการเคลื่อนที่แบบแกว่งและสภาวะโหลดแบบแปรผันที่พบในกลไกตัววาล์ว ไกด์ส้อมกะ และระบบแอคชูเอเตอร์คลัตช์ ช่วงอุณหภูมิในการทำงานอยู่ระหว่าง -20°C ถึง 100°C เข้ากันได้กับน้ำมันเกียร์อัตโนมัติมาตรฐาน
โครงสร้างแบบกว้างสองเท่าช่วยเพิ่มความสามารถในการรับน้ำหนักและความต้านทานโมเมนต์ที่ดีขึ้นเนื่องจากอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลางที่ยาวขึ้น ช่วยให้แบริ่งสามารถรับน้ำหนักในแนวรัศมีที่สูงขึ้น และต้านทานโมเมนต์การเอียงได้ดีขึ้นในการใช้งานเกียร์อัตโนมัติ ซึ่งข้อจำกัดด้านพื้นที่จำกัดความยาวของตัวเรือน
ซีล LUU are dual-lip urethane seals that provide enhanced protection against transmission fluid contaminants and metallic debris. The urethane material offers excellent resistance to ATF (Automatic Transmission Fluid) and maintains sealing performance across the full operating temperature range.
ความแข็งของเพลาที่แนะนำคือ 60-64 HRC โดยมีความหยาบผิว Ra ≤ 0.2 µm ช่วยให้มั่นใจได้ถึงหน้าสัมผัสขณะกลิ้งที่เหมาะสมที่สุด และยืดอายุการใช้งานของทั้งตลับลูกปืนและเพลาในสภาพแวดล้อมเกียร์อัตโนมัติ
ตลับลูกปืน LME..LUU ได้รับการหล่อลื่นล่วงหน้าด้วยจาระบีที่รองรับระบบเกียร์ ระยะเวลาการเติมสารหล่อลื่นขึ้นอยู่กับความถี่ของจังหวะและระดับการปนเปื้อนต่อสิ่งแวดล้อม สำหรับการใช้งานรอบสูง แนะนำให้ทำการหล่อลื่นซ้ำเป็นระยะผ่านขอบซีลโดยใช้จาระบีที่เข้ากันได้
พารามิเตอร์ผลิตภัณฑ์

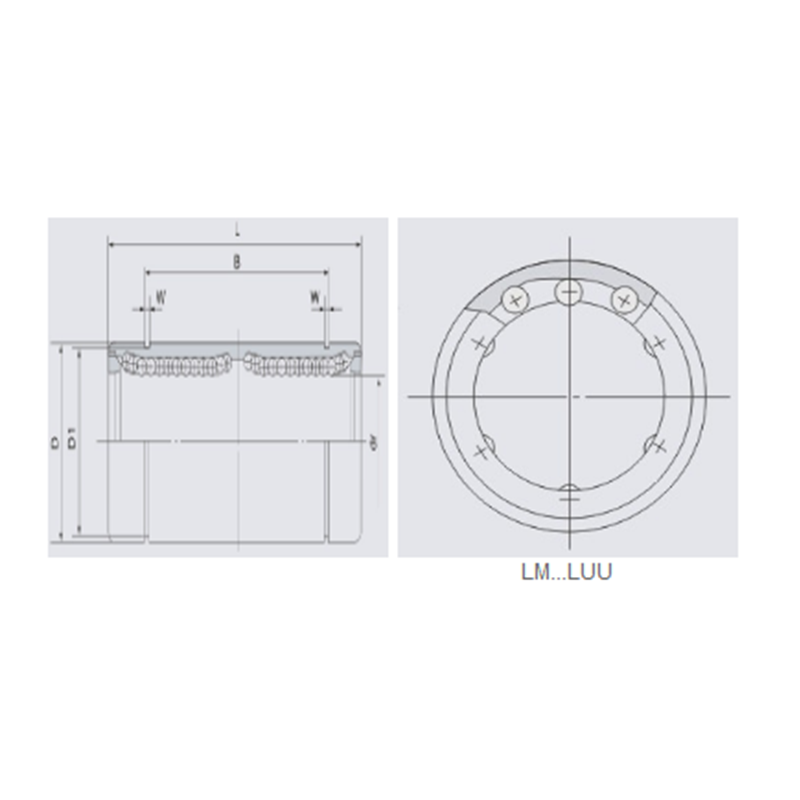

| เลขที่แบริ่ง | เส้นผ่านศูนย์กลางเพลาที่กำหนด | ดร | มิติข้อมูลหลักและความทนทาน | ความเยื้องศูนย์ | คะแนนโหลดพื้นฐาน(kN) | น้ำหนัก(กก.) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| แอลเอ็มอี…หลู่ | วงจรบอล | มม | มม | ความอดทน | ด มม | ความอดทน(μm) | แอล มม | ความอดทน(μm) | บี มม | ความอดทน(μm) | ก(มิลลิเมตร) | D1(มิลลิเมตร) | ไดนามิก | คงที่ | ||
| LME8LUU | 4 | 8 | 8 | -9 | 16 | 0/-9 | 46 | 0/-300 | 33 | 0/-300 | 1.1 | 15.2 | 15 | 421 | 804 | 40 |
| LME12LUU | 4 | 12 | 12 | -9 | 22 | 0/-11 | 61 | 0/-300 | 45.8 | 0/-300 | 1.3 | 21 | 15 | 813 | 1570 | 80 |
| LME16LUU | 5 | 16 | 16 | -11 | 26 | 0/-11 | 68 | 0/-300 | 49.8 | 0/-300 | 1.3 | 24.9 | 15 | 921 | 1780 | 115 |
| LME20LUU | 5 | 20 | 20 | -11 | 32 | 0/-13 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 17 | 1370 | 2740 | 180 |
| LME25LUU | 6 | 25 | 25 | -6.5 | 40 | 0/-13 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 17 | 1570 | 3140 | 430 |
| LME30LUU | 6 | 30 | 30 | -6.5 | 47 | 0/-13 | 123 | 0/-400 | 104.2 | 0/-400 | 1.85 | 44.5 | 17 | 2500 | 5490 | 615 |
| LME40LUU | 6 | 40 | 40 | -4 | 62 | 0/-15 | 151 | 0/-400 | 121.2 | 0/-400 | 2.15 | 59 | 20 | 3430 | 840 | 1400 |
| LME50LUU | 6 | 50 | 50 | -4 | 75 | 0/-15 | 192 | 0/-400 | 155.2 | 0/-400 | 2.65 | 72 | 20 | 680 | 15900 | 2320 |
| LME60LUU | 6 | 60 | 60 | -4 | 90 | 0/-20 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 25 | 7550 | 200 | 3920 |
