ปรับแต่ง NA Series แบริ่งลูกบอลแทรกสแตนเลส ผู้ผลิต โรงงาน

NA Series

ตลับลูกปืนเม็ดมีดซีรีส์ NA เป็นตลับลูกปืนแบบลูกกลิ้งที่ออกแบบมาเพื่อให้การติดตั้งและบำรุงรักษาทำได้ง่ายขึ้น โดยทั่วไปจะประกอบด้วยวงแหวนด้านใน วงแหวนรอบนอก และองค์ประกอบกลิ้ง สามารถติดตั้งวงแหวนด้านในได้โดยตรงบนเพลา ในขณะที่วงแหวนรอบนอกมักจะยึดอยู่กับปลอกหรือฉากยึด ตลับลูกปืนซีรีส์ NA มีความทนทานต่อการสึกหรอและความสามารถในการรับน้ำหนักได้ดี และมีการใช้กันอย่างแพร่หลายในอุปกรณ์อุตสาหกรรม เครื่องจักรกลการเกษตร เครื่องมือไฟฟ้า และสาขาอื่นๆ การออกแบบช่วยให้สามารถทำงานได้โดยมีการเปลี่ยนแปลงออฟเซ็ตแกนและมุมในระดับหนึ่ง ทำให้สามารถปรับเปลี่ยนได้สูง ตลับลูกปืนซีรีส์นี้ยังมีตัวเลือกการซีลและกันฝุ่นที่หลากหลายเพื่อปรับปรุงประสิทธิภาพในสภาพแวดล้อมที่รุนแรง คุณลักษณะของตลับลูกปืนเม็ดมีดซีรีส์ NA ทำให้เป็นตัวเลือกที่มีประสิทธิภาพและเชื่อถือได้ เพื่อตอบสนองความต้องการในการใช้งานที่หลากหลาย และลดต้นทุนการบำรุงรักษาอุปกรณ์

ส่งคำถาม

ตลับลูกปืนเม็ดมีดสแตนเลส · NA SERIES · หน้าที่ล้าง

เอ็นเอ ซีรี่ย์

ตลับลูกปืนเม็ดกลมใส่สแตนเลส

เบื่อ 12–50 มม

ซีล 2อาร์เอส

จาระบี เกรดอาหาร H1

ตลับลูกปืนเม็ดกลมสอดสแตนเลส NA ซีรีส์สร้างขึ้นสำหรับตำแหน่งสายพานลำเลียงและตัวขับเคลื่อนที่ต้องผ่านการทำความสะอาดเป็นประจำ การสัมผัสกับความชื้น หรือการสัมผัสสารเคมีเล็กน้อย เม็ดมีดจับคู่แหวนและเม็ดมีดสแตนเลสเข้ากับปลอกล็อคเยื้องศูนย์ ซึ่งจะจับเพลาโดยไม่จำเป็นต้องใช้บ่ากลึง วงแหวนรอบนอกมีโปรไฟล์ทรงกลม ดังนั้นยูนิตจึงอยู่ในตัวเรือนเว้ามาตรฐาน และทนทานต่อการโก่งตัวของเพลาเล็กน้อย ทั้งสองด้านใช้ซีลยางแบบสัมผัส และช่องจะเต็มไปด้วยจาระบีเกรดอาหารก่อนจัดส่ง เส้นผ่านศูนย์กลางของรูครอบคลุมตั้งแต่ 12 มม. ถึง 50 มม. เส้นผ่านศูนย์กลางภายนอก 32 มม. ถึง 100 มม. และความกว้าง 12 มม. ถึง 32 มม. อุณหภูมิการใช้งานอยู่ระหว่าง -20°C ถึง 110°C ซีรีส์นี้เน้นไปที่การแปรรูปอาหาร การบรรจุขวดเครื่องดื่ม สายการบรรจุ และอุปกรณ์ทางเภสัชกรรมซึ่งข้อกำหนดในการจัดหาความต้านทานการกัดกร่อนเป็นส่วนใหญ่

ลักษณะสำคัญ

แหวนสแตนเลสและลูกบอล

ทนต่อการชะล้างซ้ำๆ และการสัมผัสสารเคมีโดยไม่เกิดสนิมหรือเป็นรูบนพื้นผิวร่องน้ำ

คอล็อคประหลาด

ปลอกสวมจะหมุนไปบนวงแหวนด้านในเพื่อยึดเพลา ทำให้การติดตั้งง่ายขึ้น และช่วยให้สามารถถอดออกได้โดยไม่ทำลายผิวเพลา

รูปร่างภายนอกทรงกลม

เหมาะกับบล็อคพิลโลว์แบบเว้าและตัวเรือนแบบหน้าแปลน ดูดซับการเยื้องศูนย์ของเพลาขนาดเล็กที่อาจเกิดความเครียดที่ขอบร่องน้ำ

ซีลหน้าสัมผัสและการเติมเกรดอาหาร

ซีลยางสัมผัสทั้งสองด้านปิดกั้นน้ำและสารตกค้างของผลิตภัณฑ์ ในขณะที่จาระบี H1 ที่เติมไว้ล่วงหน้ารองรับสภาพการทำงานที่ถูกสุขลักษณะ

การอ้างอิงการสั่งซื้อ

เบื่อ diameter 12 มม. – 50 มม

เส้นผ่านศูนย์กลางภายนอก 32 มม. – 100 มม

ความกว้าง 12 มม. – 32 มม

วัสดุแหวนและลูกบอล สแตนเลส

วิธีการล็อค คอเสื้อประหลาด

ซีลing type 2อาร์เอส contact rubber

จาระบี fill เกรดอาหาร H1

ช่วงอุณหภูมิ -20°ซ ถึง 110°ซ

ความเข้ากันได้ของที่อยู่อาศัย หมอนบล็อก / หน้าแปลน

บรรจุภัณฑ์ กล่องที่ทนต่อการกัดกร่อน

พื้นที่ข้อมูลจำเพาะ

สายพานลำเลียงแปรรูปอาหาร

ส่วนรองรับลูกกลิ้งและเพลาขับบนท่อที่มีรอบการชะล้างบ่อยครั้งด้วยสารฆ่าเชื้อ

สายการบรรจุขวดเครื่องดื่ม

ตำแหน่งสายพานลำเลียงและตัวเติมที่สัมผัสกับละอองน้ำ สารตกค้างของน้ำเชื่อม และสารเคมีทำความสะอาด

เครื่องจักรบรรจุภัณฑ์

หน่วยปิดฝา ติดฉลาก และบรรจุกล่องที่มีความชื้นและฝุ่นของผลิตภัณฑ์

อุปกรณ์ทางเภสัชกรรม

เครื่องจักรในห้องคลีนรูมที่ต้องการความต้านทานการกัดกร่อนและการไหลของอนุภาคต่ำจากชิ้นส่วนที่เคลื่อนไหว

หน่วยทางทะเลและท่าเรือ

อุปกรณ์จัดการดาดฟ้าที่สัมผัสกับอากาศเกลือและการสัมผัสน้ำเป็นระยะ

ไดรฟ์การประมวลผลทางเคมี

อุปกรณ์ผสมและขนย้ายที่มีสารกัดกร่อนอ่อนสัมผัสกับบริเวณตัวเรือน

คำถามเกี่ยวกับการจัดซื้อจัดจ้าง

ปลอกสวมเยื้องศูนย์แตกต่างจากการล็อคสกรูตัวหนอนอย่างไร

ปลอกเยื้องศูนย์จะหมุนไปบนวงแหวนด้านในเพื่อยึดเพลาไว้รอบเส้นรอบวงทั้งหมด โดยกระจายแรงยึดเกาะให้เท่ากันมากกว่าสกรูตัวหนอนแบบสัมผัสจุด ซึ่งช่วยลดความเสี่ยงของการทำเครื่องหมายเพลา และช่วยให้สามารถถอดออกได้โดยไม่ต้องให้คะแนนพื้นผิวเพลา

สามารถติดตั้ง NA ซีรี่ส์ในตัวเรือนพิลโลว์บล็อกที่มีอยู่ได้หรือไม่

ใช่. โครงสร้างด้านนอกทรงกลมเข้ากันกับรูตัวเรือนเว้ามาตรฐาน ดังนั้นเม็ดมีดจึงพอดีกับบล็อคพิลโลว์และยูนิตหน้าแปลนที่เข้ากันได้ ตรวจสอบเส้นผ่านศูนย์กลางรูตัวเรือนกับเส้นผ่านศูนย์กลางภายนอกของเม็ดมีดก่อนประกอบ

โรงงานใช้สารหล่อลื่นอะไรบ้าง?

แต่ละยูนิตจะเต็มไปด้วยจาระบีเกรดอาหาร H1 ก่อนปิดผนึก ปริมาณการเติมถูกกำหนดไว้สำหรับขนาดตลับลูกปืน ดังนั้นจึงไม่จำเป็นต้องหล่อลื่นเพิ่มเติมก่อนการติดตั้งแบบไลน์

วงแหวนและลูกกลมใช้สเตนเลสเกรดใด

วงแหวนและลูกปืนใช้เกรดตลับลูกปืนสเตนเลสที่เลือกมาเพื่อการใช้งานที่เปียกและมีฤทธิ์กัดกร่อนเล็กน้อย เกรดที่แน่นอนจะแสดงอยู่ในใบรับรองวัสดุที่มาพร้อมกับการจัดส่งแต่ละครั้ง

หมายเหตุคลังสินค้าและการประกอบ

การเตรียมเพลา

ทำความสะอาดเพลาและขจัดครีบก่อนใส่ตลับลูกปืน ข้อบกพร่องที่พื้นผิวใต้วงแหวนด้านในทำให้เกิดจุดเค้นเฉพาะจุดที่ทำให้อายุการใช้งานสั้นลง

คอเสื้อกระชับขึ้น

หมุนปลอกเยื้องศูนย์ตามทิศทางการหมุนของเพลาแล้วขันสกรูล็อคให้แน่น ตรวจสอบที่นั่งอีกครั้งหลังเวลาทำการแรก

การตรวจสอบการเจาะที่อยู่อาศัย

ตรวจสอบให้แน่ใจว่ารูตัวเรือนเว้าสะอาดและปราศจากสารตกค้างที่แข็งตัว การปนเปื้อนจะช่วยลดผลในการปรับแนวได้เองและทำให้อายุการใช้งานของเม็ดมีดสั้นลง

ที่เก็บของ

ปิดผนึกบรรจุภัณฑ์เดิมไว้จนกว่าจะเกิดปัญหาด้านเส้น เก็บให้ห่างจากตัวทำละลายคลอรีนและความชื้นสูงเพื่อรักษาผิวสเตนเลส

เม็ดมีดสแตนเลสซีรีส์ NA คอล็อคประหลาด ไส้เกรดอาหาร H1

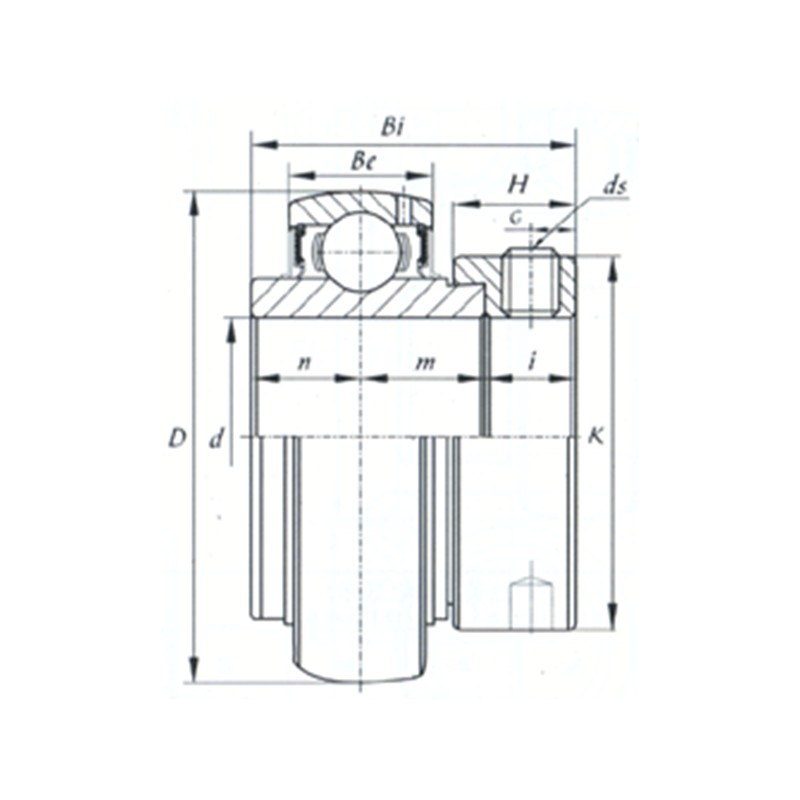

แบริ่งหมายเลข	d		ขนาด (มม.)									คะแนน โหลดไฟฟ้า พื้นฐาน (kN)
แบริ่งหมายเลข	(มม.)	(ใน)	D	เป็น	บี	B1	n	K	H	G	ดีเอส	ไดนามิก	คงที่
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	11/16	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/59	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/59	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/59	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1.25	4350	2900
NA211-35	55.563	23/59	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1.25	4750	3250
NA212-39	61.913	27/59	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1.25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1.25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
