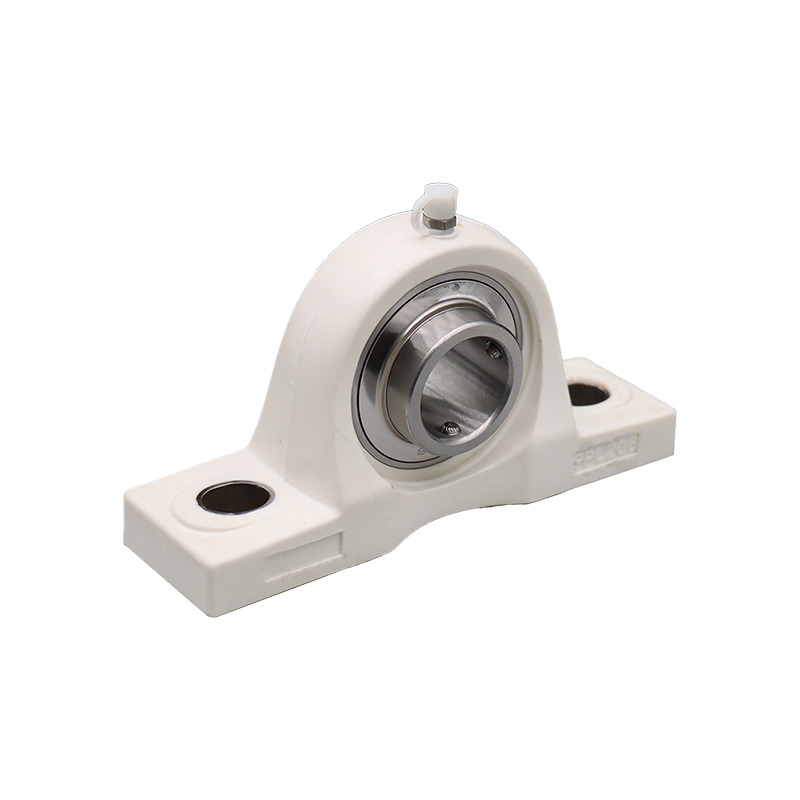

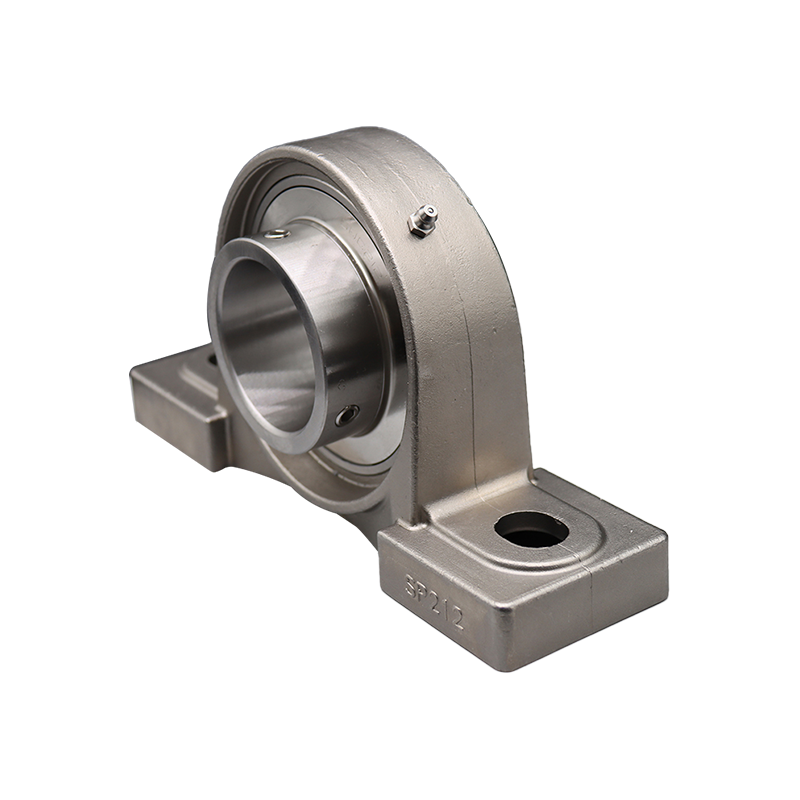

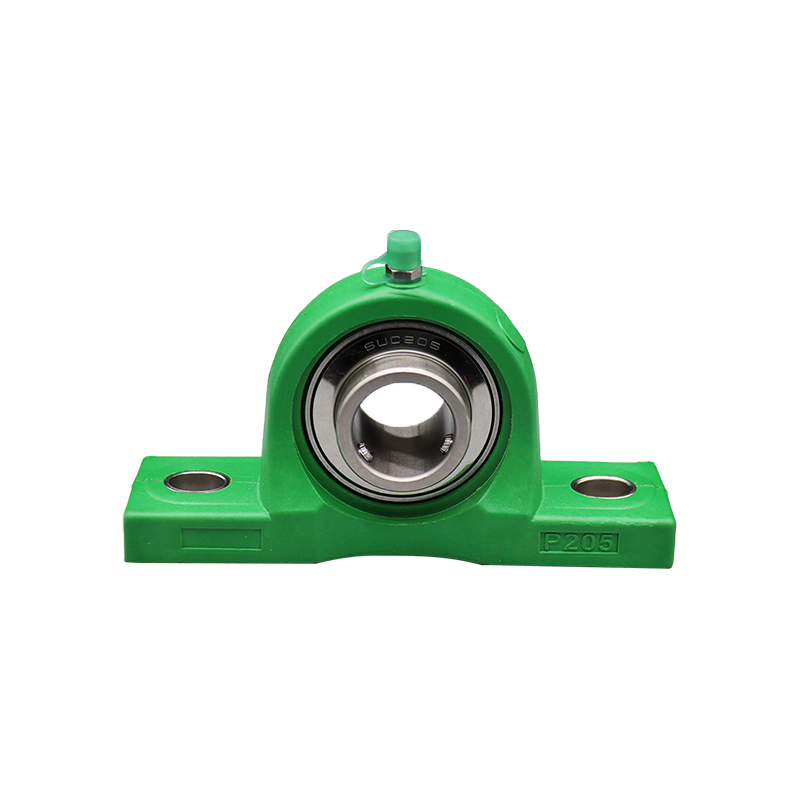

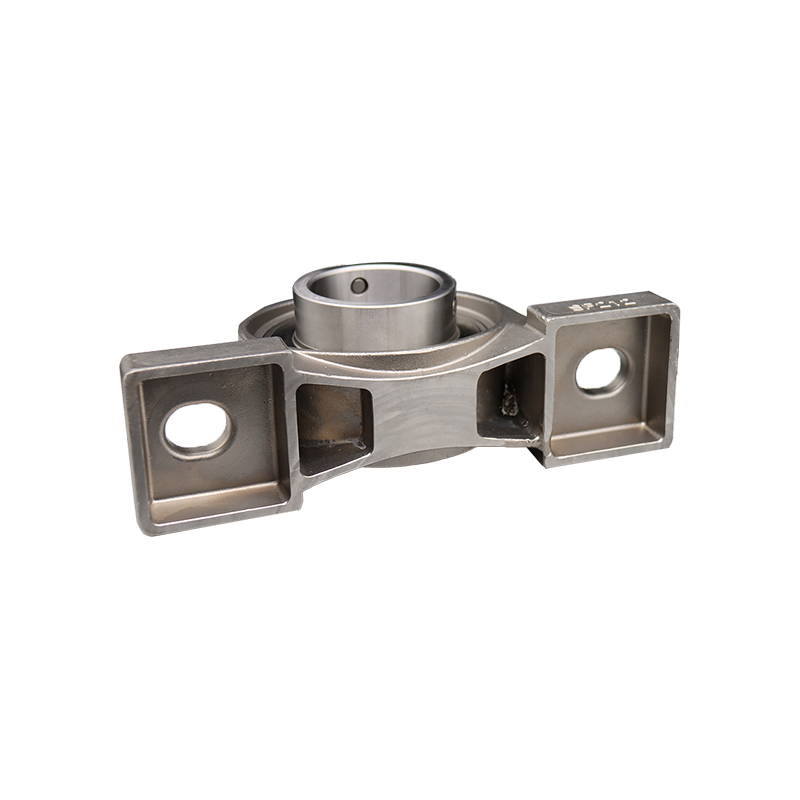

แบริ่งหมอนชุดหมอน UCP เป็นแบริ่งประสิทธิภาพสูงที่ใช้กันอย่างแพร่หลายในอุปกรณ์อุตสาหกรรม ส่วนใหญ่จะใช้เพื่อรองรับเพลาหมุนและมีรัศมีและโหลดตามแนวแกน พวกเขามักจะทำจากเหล็กหล่อหรือโลหะผสมอลูมิเนียมมีความต้านทานการกัดกร่อนที่ดีและความสามารถในการรับน้ำหนักและเหมาะสำหรับสภาพแวดล้อมการทำงานที่หลากหลาย การออกแบบตลับลูกปืน UCP Series ประกอบด้วยตัวเรือนแบริ่งแบบบูรณาการและตลับลูกปืนลูกที่ถอดออกได้ซึ่งทำให้การติดตั้งและการบำรุงรักษาง่ายขึ้น คุณสมบัติที่สำคัญของมันคือโครงสร้างขนาดกะทัดรัดความแข็งแรงสูงและความสามารถในการรับน้ำหนักขนาดใหญ่ทำให้เหมาะสำหรับใช้ในเครื่องจักรและระบบส่งกำลังต่างๆเช่นสายพานลำเลียงพัดลมและปั๊ม แบริ่งซีรีย์ UCP ยังมีค่าสัมประสิทธิ์แรงเสียดทานต่ำซึ่งสามารถลดการใช้พลังงานและปรับปรุงประสิทธิภาพของอุปกรณ์ได้อย่างมีประสิทธิภาพ ข้อกำหนดและตัวเลือกขนาดที่หลากหลายสามารถตอบสนองความต้องการของแอพพลิเคชั่นที่แตกต่างกันทำให้เป็นองค์ประกอบที่ขาดไม่ได้ในอุตสาหกรรมสมัยใหม่
พารามิเตอร์ผลิตภัณฑ์

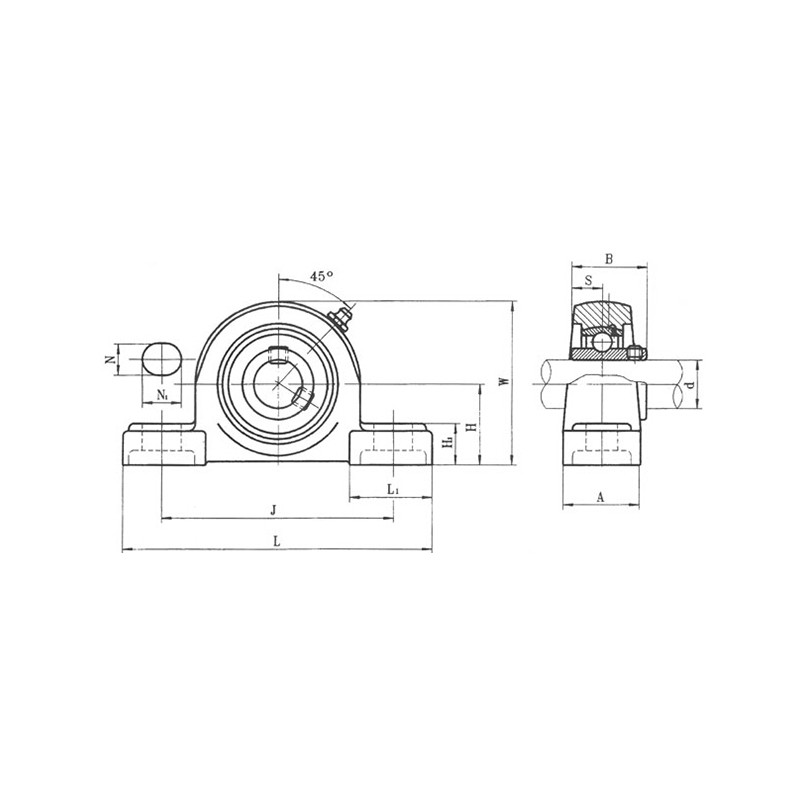

| พิมพ์ | ขนาด (มม.) | มิติสลักเกลียว | ประเภทแบริ่ง | ประเภทบ้าน | ด้วยโล่ | ด้วยโล่ | T | Zs | ห้องสุขา | ZC | น้ำหนัก (กับบ้าน) | น้ำหนัก (พร้อมโล่) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | ชม | l | J | อัน | n | N1 | H1 | W | L1 | ข | S | (กก.) | (กก.) | ||||||||||
| UCP203 | 17 | 30.2 | 127 | 96 | 38 | 12 | 16 | 14 | 62 | 42 | 27.4 | 11.5 | M10 | UC203 | P203 | 0.6 | - | ||||||
| UCP204 | 20 | 33.3 | 127 | 96 | 38 | 12 | 16 | 14 | 65 | 42 | 31 | 12.7 | M10 | UC204 | P204 | S (SM) -UCP204 | C (CM) -UCP204 | 2 | 44.5 | 70 | 62 | 0.7 | 0.7 |
| UCP205 | 25 | 36.5 | 140 | 105 | 38 | 12 | 19 | 16 | 71 | 42 | 34.1 | 14.3 | M10 | UC205 | P205 | S (SM) -UCP205 | C (cm) -UCP205 | 2 | 48 | 76 | 70 | 0.8 | 0.9 |
| UCP206 | 30 | 42.9 | 165 | 121 | 48 | 14 | 21 | 18 | 84 | 54 | 38.1 | 15.9 | M12 | UC206 | P206 | S (SM) -UCP206 | C (cm) -UCP206 | 2 | 53 | 88 | 75 | 1.3 | 1.4 |
| UCP207 | 35 | 47.6 | 167 | 126 | 48 | 14 | 21 | 19 | 93 | 54 | 42.9 | 17.5 | M12 | UC207 | P207 | S (SM) -UCP207 | C (CM) -UCP207 | 3 | 59.5 | 99 | 80 | 1.6 | 1.7 |
| UCP208 | 40 | 49.2 | 184 | 136 | 54 | 14 | 21 | 19 | 98 | 54 | 49.2 | 19 | M12 | UC208 | P208 | S (SM) -UCP208 | C (cm) -UCP208 | 3 | 69 | 105 | 90 | 1.9 | 2.2 |
| UCP209 | 45 | 54 | 190 | 146 | 54 | 14 | 21 | 20 | 106 | 60 | 49.2 | 19 | M12 | UC209 | P209 | S (SM) -UCP209 | C (CM) -UCP209 | 3 | 69 | 113 | 95 | 2.2 | 2.4 |
| UCP210 | 50 | 57.2 | 206 | 159 | 60 | 18 | 23 | 22 | 114 | 65 | 51.6 | 19 | M16 | UC210 | P210 | S (SM) -UCP210 | C (cm) -UCP210 | 3 | 74.5 | 119 | 100 | 2.6 | 2.8 |
| UCP211 | 55 | 63.5 | 219 | 172 | 60 | 18 | 23 | 22 | 125 | 65 | 55.6 | 22.2 | M16 | UC211 | P211 | S (SM) -UCP211 | C (cm) -UCP211 | 4 | 76 | 130 | 100 | 3.3 | 3.6 |
| UCP212 | 60 | 69.9 | 241 | 186 | 70 | 18 | 23 | 25 | 138 | 70 | 65.1 | 25.4 | M16 | UC212 | P212 | S (SM) -UCP212 | C (cm) -UCP212 | 4 | 89 | 143 | 115 | 4.6 | 5 |
| UCp213 | 65 | 76.2 | 265 | 203 | 70 | 23 | 28 | 27 | 150 | 77 | 65.1 | 25.4 | M20 | UC213 | P213 | S (SM) -UCP213 | C (CM) -UCP213 | 4 | 89 | 155 | 120 | 5.9 | 6.3 |
| UCP214 | 70 | 79.4 | 266 | 210 | 72 | 23 | 28 | 27 | 157 | 77 | 74.6 | 30.2 | M20 | UC214 | P214 | - | C (cm) -UCP214 | 4 | 162 | 135 | 6.6 | 9.3 | - |
| UCP215 | 75 | 82.6 | 274 | 217 | 74 | 23 | 28 | 28 | 162 | 80 | 77.8 | 33.3 | M20 | UC215 | P215 | - | C (CM) -UCP215 | 4 | 168 | 135 | 7.4 | 11 | - |
| UCP216 | 80 | 88.9 | 292 | 232 | 78 | 23 | 28 | 30 | 174 | 85 | 82.6 | 33.3 | M20 | UC216 | P216 | - | C (cm) -UCP216 | 4 | 181 | 145 | 9 | 13 | - |
| UCP217 | 85 | 95.2 | 310 | 247 | 83 | 23 | 28 | 32 | 187 | 85 | 85.7 | 34.1 | M20 | UC217 | P217 | - | C (CM) -UCP217 | 5 | 191 | 155 | 11 | 15 | - |
| UCp218 | 90 | 101.6 | 327 | 262 | 88 | 27 | 34 | 33 | 200 | 90 | 96 | 39.7 | M24 | UC218 | P218 | - | C (CM) -UCP218 | 5 | 204 | 165 | 13 | 18 | - |
| UCp305 | 25 | 45 | 175 | 132 | 45 | 17 | 20 | 15 | 85 | 54 | 38 | 15 | M14 | UC305 | P305 | - | C (cm) - UCP305 | 2 | 91 | 80 | 1.4 | 2 | 2 |
| UCp306 | 30 | 50 | 180 | 140 | 50 | 17 | 20 | 18 | 95 | 54 | 43 | 17 | M14 | UC306 | P306 | - | C (cm) - UCP306 | 2 | 105 | 85 | 1.8 | 2.7 | - |
| UCp307 | 35 | 55 | 210 | 160 | 56 | 17 | 25 | 20 | 106 | 60 | 48 | 19 | M14 | UC307 | P307 | - | C (cm) - UCP307 | 3 | 115 | 95 | 2.8 | 3.5 | - |
| UCp308 | 40 | 60 | 220 | 170 | 60 | 17 | 27 | 22 | 116 | 60 | 52 | 19 | M14 | UC308 | P308 | - | C (cm) - UCP308 | 3 | 125 | 105 | 3 | 4.5 | - |
| UCp309 | 45 | 67 | 245 | 190 | 67 | 20 | 30 | 24 | 129 | 65 | 57 | 22 | M16 | UC309 | P309 | - | C (cm) - UCP309 | 3 | 140 | 110 | 4.1 | 6.1 | - |
| UCp310 | 50 | 75 | 275 | 212 | 75 | 20 | 35 | 27 | 143 | 75 | 61 | 22 | M16 | UC310 | P310 | - | C (CM) - UCP310 | 3 | 156 | 120 | 5.8 | 8.4 | - |
| UCp311 | 55 | 80 | 310 | 236 | 80 | 20 | 38 | 30 | 154 | 85 | 66 | 25 | M16 | UC311 | P311 | - | C (CM) - UCP311 | 4 | 166 | 125 | 7.4 | 9.7 | - |
| UCp312 | 60 | 85 | 330 | 250 | 85 | 25 | 38 | 32 | 165 | 95 | 71 | 26 | M20 | UC312 | P312 | - | C (CM) - UCP312 | 4 | 179 | 135 | 9.4 | 12 | - |
| UCp313 | 65 | 90 | 340 | 260 | 90 | 25 | 38 | 33 | 176 | 105 | 75 | 30 | M20 | UC313 | P313 | - | C (CM) - UCP313 | 4 | 190 | 140 | 10 | 15 | - |
| UCp314 | 70 | 95 | 360 | 280 | 90 | 27 | 40 | 35 | 187 | 105 | 78 | 33 | M22 | UC314 | P314 | - | C (CM) - UCP314 | 4 | 200 | 140 | 12 | 16 | - |
| UCp315 | 75 | 100 | 380 | 290 | 100 | 27 | 40 | 35 | 198 | 110 | 82 | 32 | M22 | UC315 | P315 | - | C (CM) - UCP315 | 4 | 210 | 150 | 14 | 20 | - |
| UCp316 | 80 | 106 | 400 | 300 | 110 | 27 | 40 | 40 | 210 | 110 | 86 | 34 | M22 | UC316 | P316 | - | C (CM) - UCP316 | 4 | 221 | 155 | 18 | 23 | - |
| UCp317 | 85 | 112 | 420 | 320 | 110 | 33 | 45 | 40 | 220 | 120 | 96 | 40 | M27 | UC317 | P317 | - | C (CM) - UCP317 | 5 | 235 | 170 | 20 | 27 | - |
| UCp318 | 90 | 118 | 430 | 330 | 110 | 33 | 45 | 45 | 235 | 120 | 96 | 40 | M27 | UC318 | P318 | - | C (CM) - UCP318 | 5 | 246 | 170 | 24 | 30 | - |
| UCp319 | 95 | 125 | 470 | 360 | 120 | 36 | 50 | 45 | 250 | 125 | 103 | 41 | m30 | UC319 | P319 | - | C (CM) - UCP319 | 5 | 258 | 180 | 29 | 38 | - |
| UCp320 | 100 | 140 | 490 | 380 | 120 | 36 | 50 | 50 | 275 | 130 | 108 | 42 | m30 | UC320 | P320 | - | C (CM) - UCP320 | 5 | 283 | 190 | 35 | 46 | - |
