ปรับแต่ง ซีรีส์ UCT ลูกปืนลูกหมอน ผู้ผลิต โรงงาน

ซีรีส์ UCT

ที่ ตลับลูกปืนเม็ดกลมบล็อคหมอนซีรีส์ UCT ซึ่งมักเรียกกันว่าตลับลูกปืนตลับลูกปืน Take-up Unit ประกอบด้วยเครื่องจักรที่มีความแม่นยำ ประเภท UCT ตัวเรือนเหล็กหล่อและลูกปืนเม็ดมีดเหล็กโครม GCR15 ที่มีเส้นผ่านศูนย์กลางภายนอกทรงกลม การกำหนดค่าเฉพาะนี้ได้รับการออกแบบทางวิศวกรรมเพื่ออำนวยความสะดวกในการปรับความตึงและการจัดตำแหน่งเพลาภายในระบบกลไก ตัวเครื่องมีช่องเลื่อนด้านข้าง ช่วยให้ตัวเครื่องทั้งหมดเคลื่อนที่ไปตามโครงหรือรางได้ การออกแบบนี้ใช้เป็นหลักในการรักษาความตึงของสายพานหรือปรับระยะกึ่งกลางของเพลาหมุนในระบบสายพานลำเลียงและชุดส่งกำลัง

ส่งคำถาม

ซีรีส์ UCT · การปรับความตึง · การปรับตำแหน่งด้วยตนเอง · การออกแบบสไลด์

ซีรีส์ UCT โครงชุดปรับความตึงพร้อมเม็ดมีดแบริ่ง

การปรับเฟรมสไลด์ วงแหวนรอบนอกทรงกลม ติดตั้งหัวอัดจาระบี

ความสามารถในการรับแรงดึงของโครงสร้าง

การออกแบบตัวเลื่อนเฟรมในตัวช่วยให้สามารถปรับเชิงเส้นได้ ทำให้มั่นใจได้ถึงความตึงของสายพานหรือโซ่ที่สม่ำเสมอโดยไม่ต้องถอดแยกชิ้นส่วนระบบทั้งหมด

เรขาคณิตการจัดตำแหน่งตนเอง

ตลับลูกปืนเม็ดมีดซีรีส์ UC ภายในมีวงแหวนรอบนอกทรงกลมที่เข้ากันกับรูเว้าของตัวเรือน เพื่อชดเชยการเยื้องศูนย์ของเพลาเล็กน้อยหรือความไม่ถูกต้องในการติดตั้ง

การจัดการโหลดแบบไดนามิก

ผลิตโดยใช้เหล็กแบริ่งโครเมียมคาร์บอนสูง รางภายในและลูกบอลให้การกระจายน้ำหนักที่สม่ำเสมอภายใต้ความเร็วในการหมุนที่แตกต่างกัน

ประสิทธิภาพการซีลและการหล่อลื่น

ติดตั้งหัวอัดจาระบีมาตรฐานและระบบซีลหลายปาก อุปกรณ์นี้ป้องกันการซึมผ่านของฝุ่นและความชื้น ในขณะที่ยังคงรักษาสารหล่อลื่นไว้เพื่อยืดระยะเวลาการบริการ

ลักษณะทางเทคนิค

วัสดุที่อยู่อาศัย เหล็กหล่อ / เหล็กประทับตรา

ประเภทเม็ดมีดตลับลูกปืน ซีรีส์ UC (ตัวล็อคสกรูตัวหนอน)

ช่วงเส้นผ่านศูนย์กลางเพลา 12 มม. ถึง 50 มม

การปรับการเดินทาง 25 มม. ถึง 60 มม

ระบบซีล ซีลสักหลาดหลายริมฝีปาก

ข้อต่อการหล่อลื่น หัวอัดจาระบีมาตรฐาน M6 / M8

สถานการณ์การใช้งานทางอุตสาหกรรมทั่วไป

ระบบปรับความตึงสายพานลำเลียง

ใช้ที่ส่วนท้ายของสายพานลำเลียงเพื่อปรับการยืดตัวของสายพานและป้องกันการลื่นไถลระหว่างการขนย้ายวัสดุ

เครื่องจักรกลการเกษตร

ทำงานในรถเก็บเกี่ยวและรถยกเมล็ดพืชซึ่งต้องปรับเทียบตำแหน่งเพลาสำหรับพืชผลประเภทต่างๆ

สายสิ่งทอและบรรจุภัณฑ์

บูรณาการเข้ากับเครื่องจักรที่ต้องการการติดตามสายพานและโซ่อย่างแม่นยำในสภาพแวดล้อมการผลิตที่มีความเร็วสูง

พัดลมอุตสาหกรรมและโบลเวอร์

อำนวยความสะดวกในการจัดตำแหน่งชุดประกอบมอเตอร์ที่ขับเคลื่อนด้วยสายพานเพื่อลดการสั่นสะเทือนและการสูญเสียพลังงาน

ฉัน

ฉันnstallation and Maintenance Protocol

การตรวจสอบการจัดตำแหน่ง ตรวจสอบให้แน่ใจว่ารางเลื่อนนั้นขนานกันและไม่มีเศษซากก่อนติดตั้งตัวเรือน UCT เพื่อป้องกันการพันกันระหว่างการปรับ

การสอบเทียบแรงบิด ต้องขันสกรูชุดให้แน่นตามค่าแรงบิดที่ระบุเพื่อป้องกันการเลื่อนของเพลาโดยไม่ทำให้วงแหวนด้านในเสียรูป

ความถี่ในการหล่อลื่น ภายใต้อุณหภูมิการทำงานมาตรฐาน (-20°C ถึง 100°C) ควรเติมจาระบีตามเวลาทำงานและระดับฝุ่นในสิ่งแวดล้อม

สภาพการเก็บรักษา หน่วยควรเก็บไว้ในสภาพแวดล้อมที่แห้งและมีการควบคุมอุณหภูมิภายในบรรจุภัณฑ์ป้องกันสนิมเดิมเพื่อป้องกันการกัดกร่อนในชั้นบรรยากาศของพื้นผิวแบริ่ง

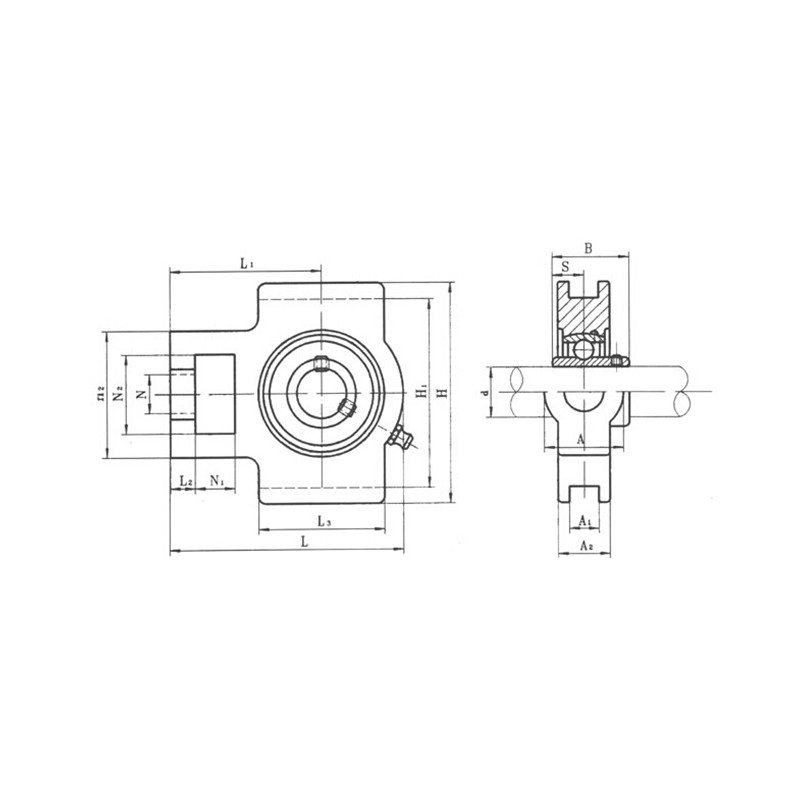

รุ่น	ขนาด (มม.)																ประเภทแบริ่ง	ประเภทบ้าน	น้ำหนัก (พร้อมที่นั่ง)
รุ่น	ง	เอ็น1	ล2	ฮ2	N2	N	L3	ก1	H1	H	L	A2	A	L1	บี	ส	ประเภทแบริ่ง	ประเภทบ้าน	(กก.)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	ยูซี204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	ยูซี205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	ยูซี206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	ยูซี207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	ยูซี208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	ยูซี209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	ยูซี210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	ยูซี211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	ยูซี212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	ยูซี213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	ยูซี214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	ยูซี215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	ยูซี216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	ยูซี217	T217	11

ซีรีส์ UCT
