ซีรี่ส์ 23200

ตลับลูกปืนเม็ดโค้งซีรีส์ 23200 เป็นตลับลูกปืนชนิดหนึ่งที่เหมาะกับการรับน้ำหนักมากและสภาวะการรับแรงกระแทก พร้อมประสิทธิภาพการจัดตำแหน่งตัวเองที่ยอดเยี่ยม ซึ่งสามารถปรับข้อผิดพลาดเชิงมุมที่เกิดจากตลับลูกปืนได้โดยอัตโนมัติเนื่องจากการวางแนวของเพลาหรือการวางแนวของตัวเรือนไม่ตรง ลูกกลิ้งของตลับลูกปืนเหล่านี้มีรูปร่างเป็นทรงกลม และร่องน้ำของวงแหวนด้านในและด้านนอกก็เป็นทรงกลมเช่นกัน ซึ่งช่วยให้กระจายโหลดได้อย่างมีประสิทธิภาพ ลดแรงเสียดทานและการสึกหรอ และยืดอายุการใช้งาน ซีรีส์ 23200 มักใช้ในด้านอุตสาหกรรม เช่น เครื่องจักรทำเหมือง อุปกรณ์โลหะวิทยา สายพานลำเลียงและเครื่องจักรกลหนัก ซึ่งสามารถรักษาการทำงานที่มั่นคงในสภาพแวดล้อมที่รุนแรง และปรับให้เข้ากับความต้องการในการทำงานที่มีความเร็วสูงและอุณหภูมิสูงได้

ส่งคำถาม

แบริ่งลูกกลิ้งทรงกลม 23200 ซีรี่ส์

แบริ่งลูกกลิ้งทรงกลมซีรีส์ 23200 รองรับโหลดในแนวรัศมีและโหลดตามแนวแกนแบบสองทิศทางผ่านการกำหนดค่าลูกกลิ้งแบบสมมาตรสองแถว วงแหวนรอบนอกประกอบด้วยรางน้ำทรงกลมที่ช่วยให้สามารถจัดตำแหน่งได้เอง เพื่อชดเชยการเยื้องศูนย์เชิงมุมระหว่างเพลาและตัวเรือน ซีรีส์นี้มีรูปทรงลูกกลิ้งที่ได้รับการปรับปรุงด้วยทองเหลืองหรือกรงเหล็กกลึงที่รักษาระยะห่างของลูกกลิ้งภายใต้สภาวะโหลดที่แตกต่างกัน ตลับลูกปืนทำงานในช่วงอุณหภูมิ -30°C ถึง 150°C สำหรับตัวยึดเหล็กมาตรฐาน แต่ละยูนิตจะมีโปรไฟล์ลอการิทึมบนลูกกลิ้งและรางน้ำเพื่อลดความเค้นที่ขอบ กลุ่มระยะห่างภายใน CN เป็นมาตรฐาน โดยมี C3 และ C4 ให้เลือกตามข้อกำหนด อัตราโหลดเป็นไปตามวิธีการคำนวณ ISO 281

ข้อดีหลัก

การชดเชยความเยื้องศูนย์สูงสุด 2 องศาภายใต้สภาวะคงที่ หรือ 1.5 องศาภายใต้การทำงานแบบไดนามิก
การจัดเรียงลูกกลิ้งสองแถวจะกระจายแรงในแนวรัศมีผ่านแนวสัมผัสสองเส้น
พารามิเตอร์มิติที่เปลี่ยนได้ตามมาตรฐาน ISO 15:2017
เหล็กแบริ่งที่ผ่านการชุบแข็งด้วยความแข็งพื้นผิว 58-62 HRC
วงแหวนด้านในแบบถอดได้สำหรับติดตั้งบนปลอกอะแดปเตอร์ทรงกระบอกหรือแบบเรียว

ลักษณะผลิตภัณฑ์

ช่วงเส้นผ่านศูนย์กลางรูเจาะ	40 มม. ถึง 200 มม
ช่วงเส้นผ่านศูนย์กลางภายนอก	80 มม. ถึง 420 มม
ช่วงความกว้าง	23 มม. ถึง 138 มม
คะแนนโหลดแบบไดนามิก (C)	98 กิโลนิวตันถึง 1,680 กิโลนิวตัน
คะแนนโหลดคงที่ (C0)	127 กิโลนิวตันถึง 2,360 กิโลนิวตัน
จำกัดความเร็ว (จาระบี)	2,000 รอบต่อนาที ถึง 5,000 รอบต่อนาที
จำกัดความเร็ว (น้ำมัน)	2,600 รอบต่อนาที ถึง 6,700 รอบต่อนาที
ตัวเลือกวัสดุกรง	ทองเหลือง เหล็ก โพลีเอไมด์
คลาสการกวาดล้างภายใน	ซีเอ็น ซี3 ซี4

สถานการณ์การใช้งาน

หน้าจอสั่นและไดรฟ์ประหลาดในการประมวลผลรวม
กล่องเกียร์อุตสาหกรรมที่มีข้อกำหนดการโก่งตัวของเพลา
เพลาหลักของกังหันลมและกลไกการหันเห/ระยะพิทช์
ม้วนผลิตกระดาษและกระบอกอบแห้ง
สายพานลำเลียงการทำเหมืองที่มีช่วงเพลายาว
อุปกรณ์หล่อแบบต่อเนื่องของโรงถลุงเหล็ก

คำถามที่พบบ่อย

วิธีการหล่อลื่นแบบใดที่ใช้กับซีรีส์ 23200

การหล่อลื่นด้วยจาระบีด้วยสบู่ลิเธียมคอมเพล็กซ์เกรด 2 หรือ 3 ของ NLGI เป็นมาตรฐานสำหรับความเร็วต่ำกว่า 70% ของความเร็วจำกัด การไหลเวียนของน้ำมันหรือการหล่อลื่นอ่างน้ำมันจะใช้เมื่ออุณหภูมิในการทำงานเกิน 100°C หรือความเร็วเข้าใกล้ค่าจำกัด

จะเลือกระยะห่างภายในที่ถูกต้องได้อย่างไร?

ช่องว่าง CN เหมาะกับอุณหภูมิการทำงานปกติระหว่าง 20°C ถึง 80°C เมื่อใช้เพลาเหล็ก การกวาดล้าง C3 จะใช้เมื่อความแตกต่างของอุณหภูมิระหว่างวงแหวนด้านในและตัวเรือนเกิน 15°C หรือเมื่อการรบกวนพอดีเกิน 0.05% ของเส้นผ่านศูนย์กลางเพลา

อะไรบ่งบอกถึงความจำเป็นในการเปลี่ยนตลับลูกปืน?

เพิ่มแอมพลิจูดการสั่นสะเทือนขณะปฏิบัติงานเกินขีดจำกัด ISO 10816-3 อุณหภูมิตัวเรือนตลับลูกปืนเพิ่มขึ้นสูงกว่า 95°C ภายใต้ภาระที่สม่ำเสมอ หรือการบดโลหะด้วยเสียงระหว่างการหมุน

ข้อควรระวังในการติดตั้ง

วิธีการติดตั้ง

ใช้เครื่องทำความร้อนแบบเหนี่ยวนำเพื่อขยายวงแหวนด้านในให้สม่ำเสมอ อุณหภูมิความร้อนสูงสุดจำกัดอยู่ที่ 110°C สำหรับเหล็กแบริ่งมาตรฐาน ไม่เกิน 120°C เพื่อหลีกเลี่ยงผลกระทบต่อความแข็ง

คำแนะนำเรื่องความพอดีของเพลา

สำหรับการใช้งานเพลาหมุน ให้ใช้การรบกวนที่เหมาะสมกับพิกัดความเผื่อ f6 หรือ m6 สำหรับการใช้งานเพลาแบบอยู่กับที่ ให้ใช้การเปลี่ยนผ่าน h6 หรือ h7 พิกัดความเผื่อของรูตัวเรือนที่แนะนำคือ H7 สำหรับตัวเรือนแบบแยก หรือ P6 สำหรับตัวเรือนแบบทึบ

ช่วงเวลาการหล่อลื่น

เติมน้ำมันใหม่ทุกๆ 1,000 ชั่วโมงการทำงานหรือระยะเวลาสามเดือนภายใต้สภาวะปกติ สำหรับอุณหภูมิแวดล้อมที่สูงกว่า 70°C ให้ลดช่วงเวลาการอัดจาระบีใหม่ลงเหลือ 500 ชั่วโมง

สภาพการเก็บรักษา

เก็บในบรรจุภัณฑ์เดิมโดยมีสารยับยั้งการกัดกร่อนครบถ้วน ความชื้นแวดล้อมต่ำกว่า 65% RH ช่วงอุณหภูมิ 0°C ถึง 40°C หลีกเลี่ยงการซ้อนพาเลทมากกว่าสามพาเลท

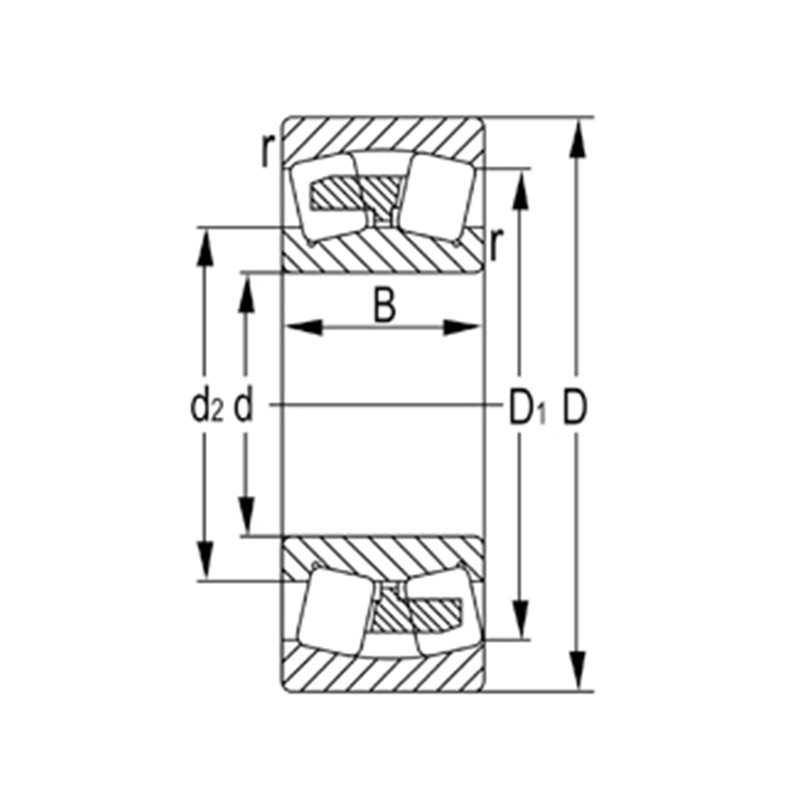

การกำหนด	ขนาดหลัก(มิลลิเมตร)				คะแนน โหลดไฟฟ้า พื้นฐาน(KN)		ความเร็วจำกัด(รอบต่อนาที)		น้ำหนัก
การกำหนด	ง	ดี	บี	฿ นาที	ดีynamic(Cr)	คงที่ (คอร์)	จาระบี	น้ำมัน	(กก.)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
